Поиск повреждения кабеля

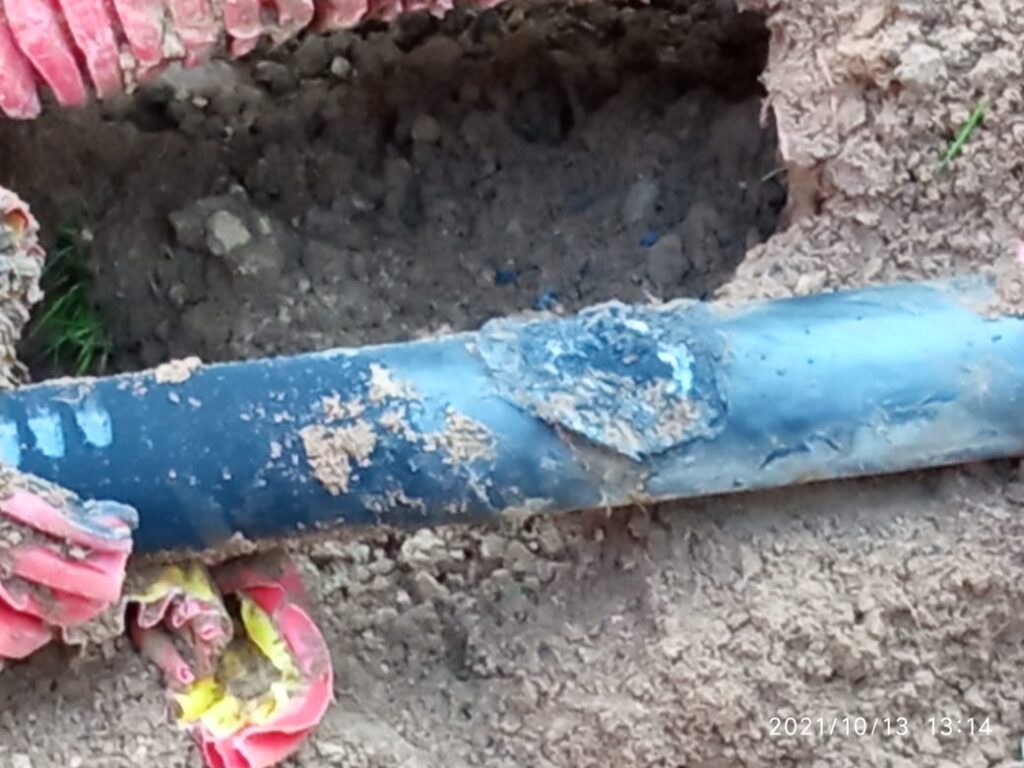

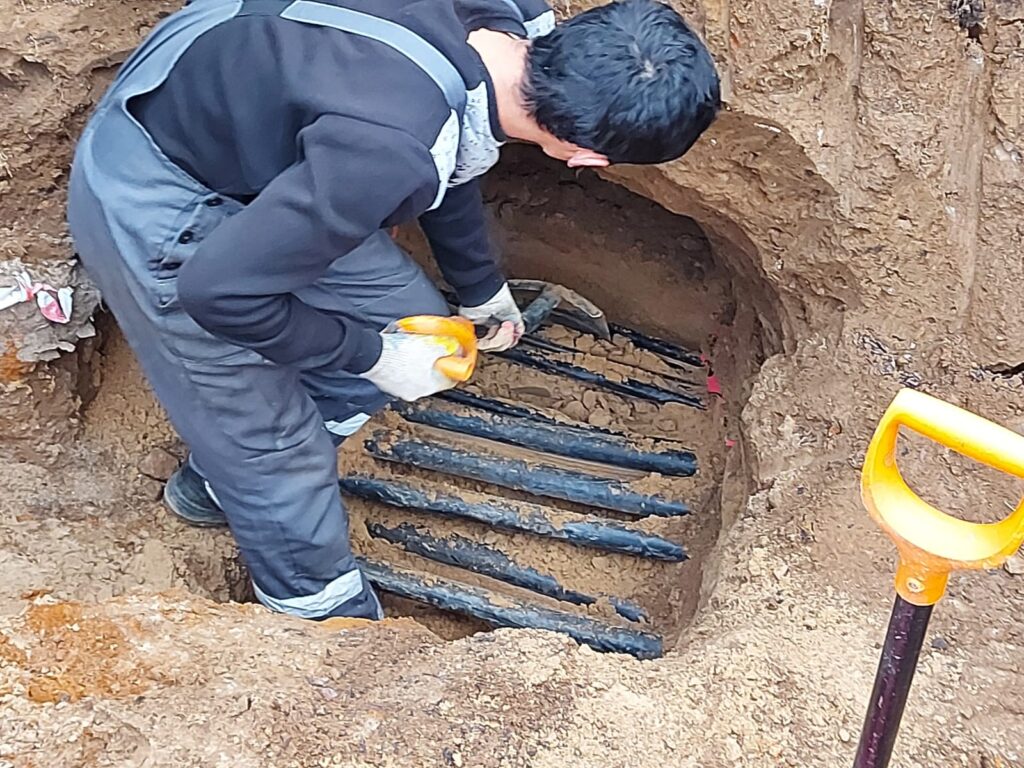

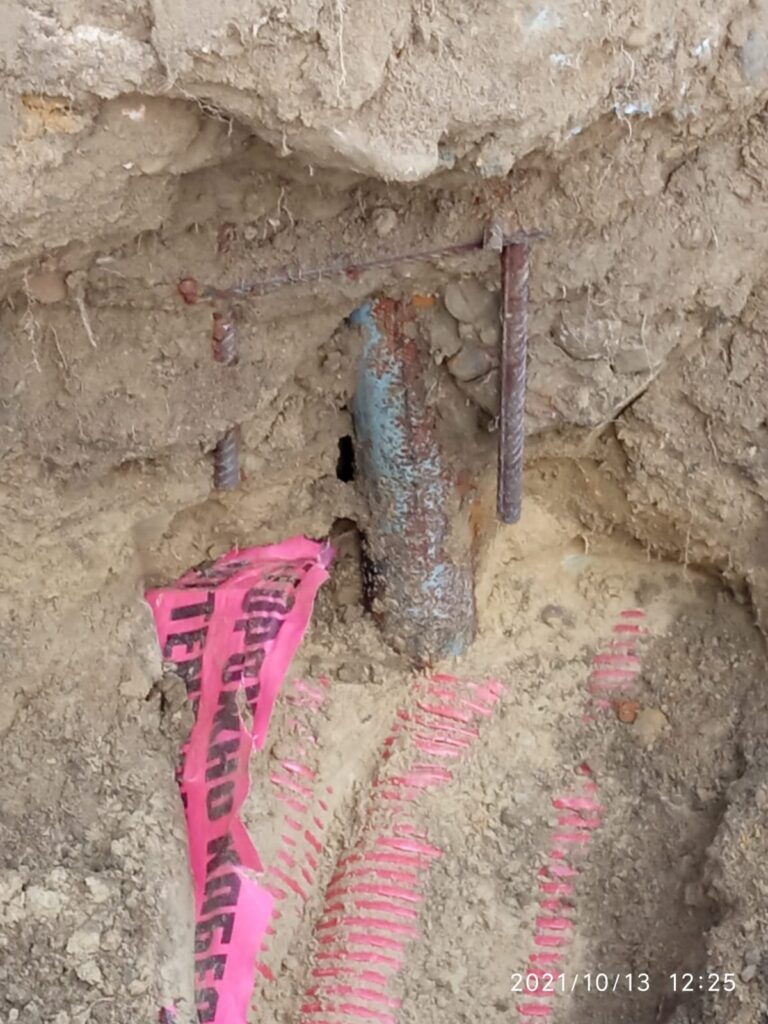

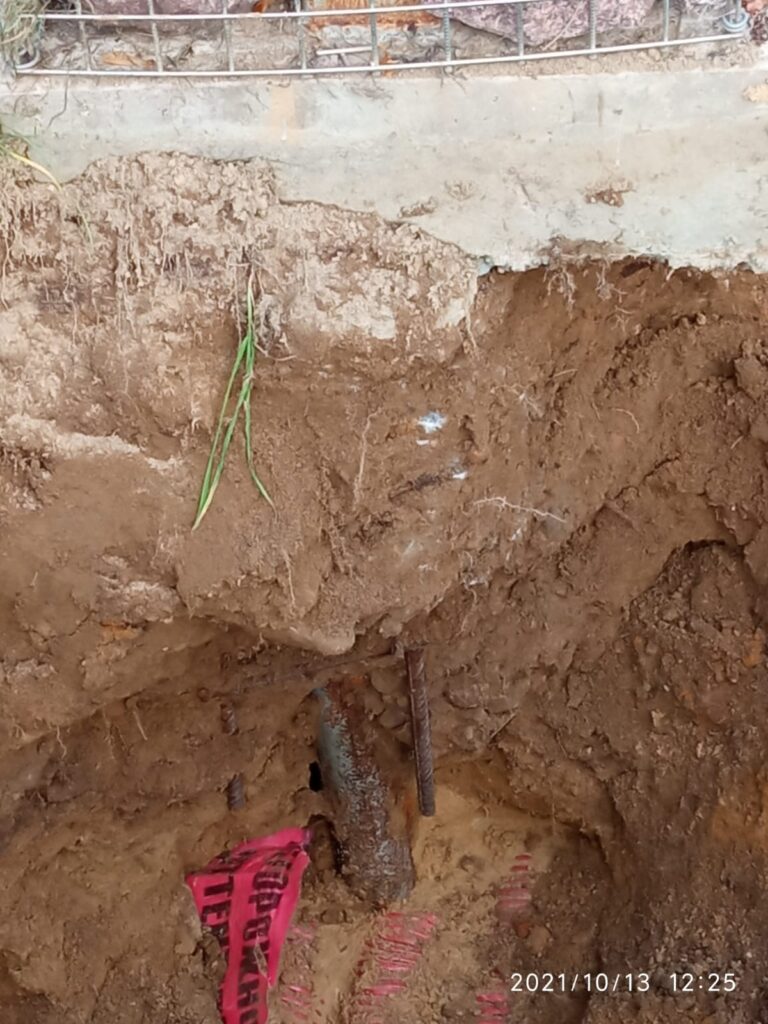

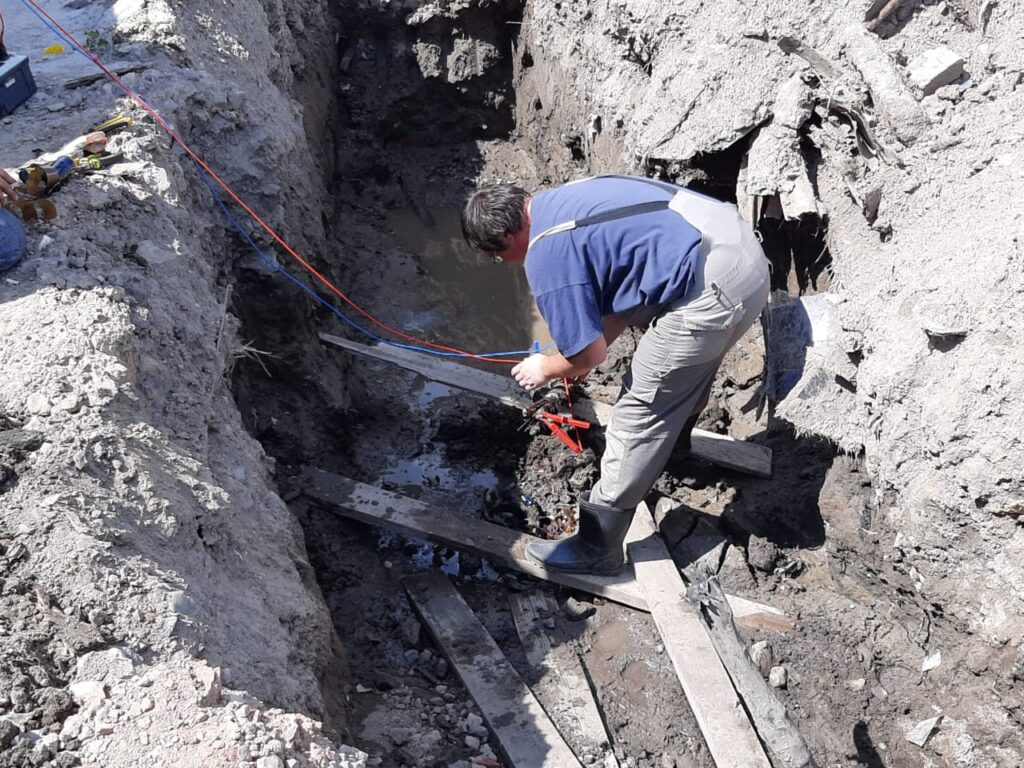

Фото и видео с наших выездов
Повреждение кабельной линии часто обнаруживают уже после аварийного отключения: пропадает питание, срабатывает защита, оборудование работает нестабильно или объект полностью остается без напряжения. При этом место повреждения может находиться в десятках или сотнях метров от участка, где проявилась проблема.
Электролаборатория 330 кВ выполняет поиск повреждений кабельных линий до и выше 1000 В в Санкт-Петербурге и Ленинградской области. Работаем с промышленными объектами, подстанциями, распределительными сетями, строительными площадками, коммерческими зданиями и кабельными трассами различной сложности.
Для поиска используются профессиональные рефлектометры, трассоискатели, прожигающие установки и акустические методы локализации повреждений, позволяющие сократить объем земляных работ и определить место аварии максимально точно.
Какие повреждения кабеля мы ищем
Электролаборатория 330 кВ выполняет поиск:
- коротких замыканий между жилами;
- замыканий на землю;
- обрыва жил;
- повреждений кабельных муфт;
- пробоя изоляции;
- повреждений оболочки кабеля;
- скрытых дефектов кабелей из сшитого полиэтилена;
- “плавающих” неисправностей, проявляющихся только под нагрузкой или при повышенной влажности.
На практике повреждение может возникнуть после земляных работ, перегрузки линии, естественного старения изоляции, попадания влаги в муфты или ошибок при монтаже кабельной трассы.
Почему поиск повреждения кабеля нельзя выполнять “наугад”
Даже если известно направление трассы, место повреждения далеко не всегда находится рядом с участком отключения. Один и тот же кабель может проходить через несколько территорий, пересекать дороги, производственные площадки или участки без актуальной исполнительной схемы.
Попытка искать повреждение без диагностики приводит к:
- лишним раскопкам;
- повреждению соседних линий;
- увеличению сроков ремонта;
- повторным авариям;
- дополнительным затратам на восстановление трассы.
Именно поэтому поиск повреждения кабеля начинается не с раскопки, а с диагностики и определения характера аварии.
Как проходит поиск повреждения кабельной линии
В зависимости от типа повреждения и состояния линии применяются разные методы диагностики.
Измерение сопротивления изоляции
Позволяет определить характер повреждения и состояние жил кабеля.
Импульсный метод
С помощью рефлектометра определяется расстояние до повреждения кабельной линии.
Акустический метод
Используется для точной локализации места пробоя по звуку электрического разряда в грунте.

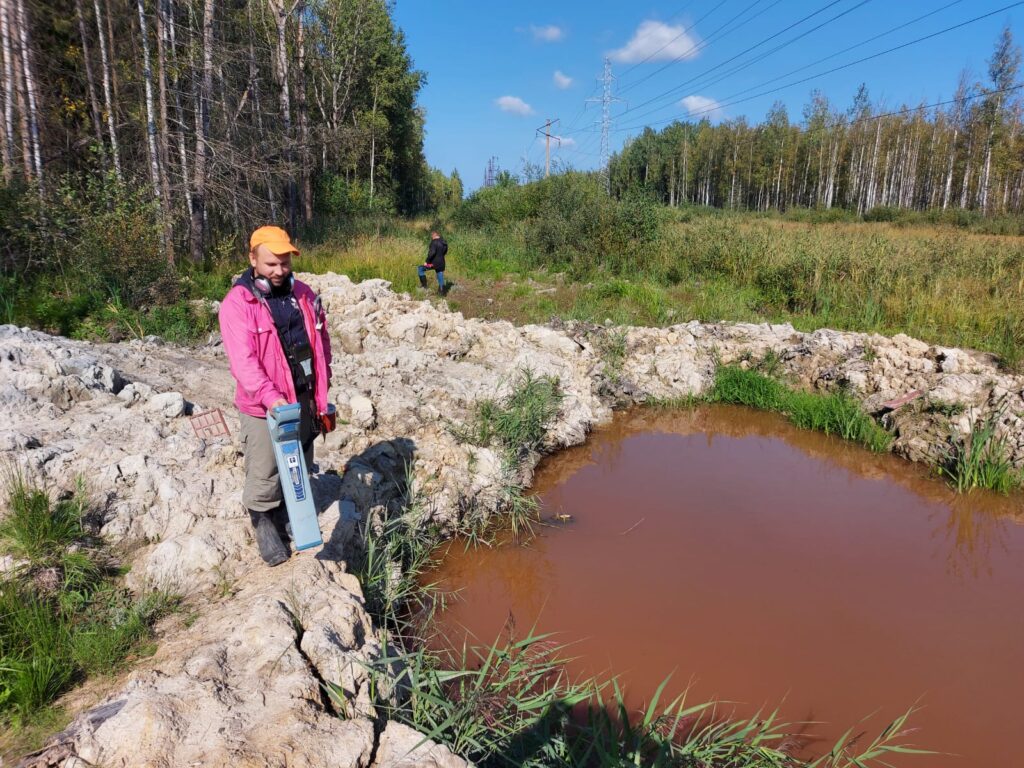

Индукционный метод
Применяется для определения трассы кабеля и глубины его залегания.
Метод колебательного разряда
Помогает находить сложные высокоомные повреждения, которые плохо определяются стандартными способами.
Подбор метода зависит от напряжения линии, длины трассы, состояния кабеля и условий доступа к объекту.
Что влияет на стоимость поиска повреждения кабеля
Стоимость работ зависит не только от длины линии. На практике большое значение имеют:
- наличие или отсутствие схем трассы;
- напряжение кабельной линии;
- тип повреждения;
- необходимость прожига;
- возможность доступа к трассе;
- глубина залегания кабеля;
- пересеченная местность;
- количество кабелей в одной траншее;
- необходимость трассировки линии.
В некоторых случаях повреждение удается локализовать за несколько часов. Но сложные аварии могут потребовать нескольких выездов, согласований доступа на подстанции и поэтапной диагностики кабельной линии.
|
Наименование работ
|
Единица измерения | Стоимость за ед. (в руб.) |
|
до и свыше 1000 В
|
||
|
Поиск места повреждения кабеля
|
1 | от 5 000 |
|
Определение трассы линии (если кабель проходит по нескольким смежным территориям ограниченным заборами зданиями проходными складами, то применяется коэффициент стесненности 2)
|
1 | от 5 000 |
Прайс на поиск повреждений кабеля
|
Поиск повреждения кабельных линий
|
|
| Поиск места повреждения в линии длиной до 500 м (до 1000 В) (Санкт-Петербург) | от 5 000/услуга |
| Поиск места повреждения в линии длиной до 500 м (до 10кВ) (Санкт-Петербург) | от 15 000/услуга |
| Поиск места повреждения в линии длинной свыше 500 м — за каждые 500 м –если доступ к кабельной линии на пути следования есть везде и проходит по территории Заказчика.
С предоставленной схемой трассы кабельной линии. (город) |
2500/500м |
| Поиск места повреждения в линии длиной до 500 м (до 1кВ) (Лен.область) | от 12 000 руб |
| Поиск места повреждения в линии длиной до 500 м (до 1кВ) на пересеченной местности с схемой трассы кабеля | 15 000/услуга |
| Поиск места повреждения в линии длиной до 500 м на пересеченной местности (до 1кВ) с трассировкой кабельной линии | от 25 000 руб |
| Поиск места повреждения в линии длинной свыше 500 м — за каждые последующие 500 м – без схемы трассы кабельной линии привязанной к местности | 5 000/500м |
| Определение трассы линии кабеля до 100 м | 5 000/измерение |
| Определение трассы линии кабеля до 100 м на пересеченной местности | 5000/измерение |
| Определение трассы линии кабеля от 100 до 500 м | 10 000/измерение |
| Определение трассы линии кабеля от 100 до 500 м на пересеченной местности | 15 000/измерение |
| Определение трассы линии кабеля свыше 500 м — за каждые 500 м | 5 000/500м |
| Определение трассы кабельной линии до 500 м (до 10кВ) | 5 000/измерение |
| Определение трассы кабельной линии свыше 500м (до 10кВ) | 15 000/измерение |
| Определение трассы кабельной линии свыше 500м (до 10кВ) на пересеченной местности | 5 000/500м |
