Замер и измерение сопротивления изоляции кабелей, проводов и электрооборудования

Состояние изоляции невозможно оценить «на глаз», однако именно от нее зависит безопасность людей и надежность работы электроустановок. Снижение сопротивления изоляции — частая причина аварий, коротких замыканий и пожаров. Регулярный замер или измерение сопротивления изоляции позволяет выявить скрытые дефекты до того, как они приведут к серьезным последствиям, и подтвердить соответствие оборудования требованиям нормативных документов.

Поэтому измерение сопротивления изоляции входит в обязательный перечень проверок при эксплуатации электроустановок и является важным элементом системы электробезопасности.

Напишите нам в Telegram

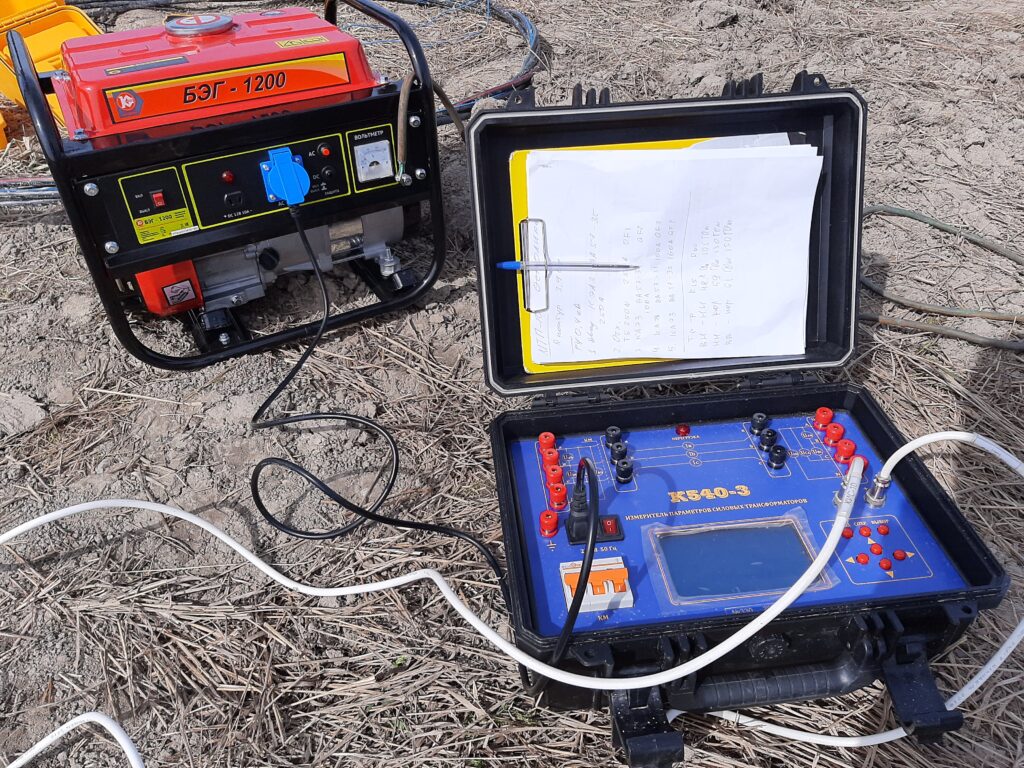

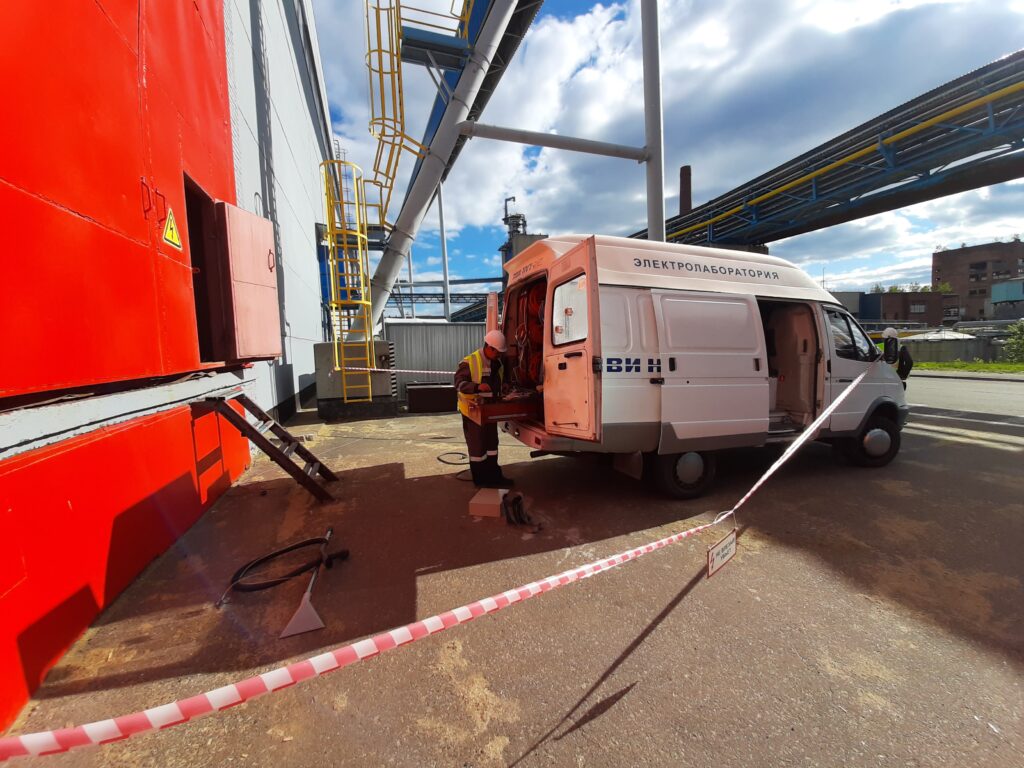

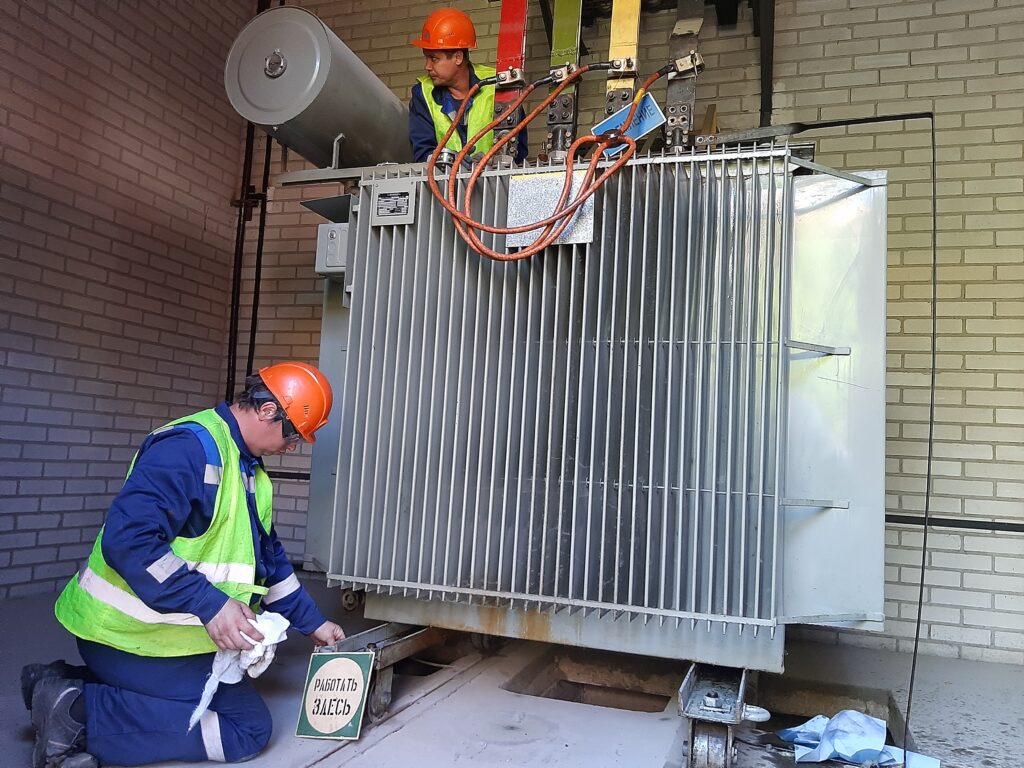

Фото и видео с наших выездов

Измерение сопротивления изоляции

Это одна из ключевых процедур в системе электробезопасности. От ее результатов напрямую зависит надежность электроустановок, безопасность людей и соответствие объекта требованиям надзорных органов.

Изоляция электрических кабелей, проводов и оборудования со временем теряет свои свойства. На нее влияют влажность, температура, нагрузка, возраст и условия эксплуатации. Даже визуально исправная изоляция может иметь критическое снижение сопротивления, которое невозможно определить без измерений.

Регулярный замер сопротивления изоляции позволяет выявить такие дефекты на ранней стадии и предотвратить аварии, короткие замыкания и пожары.

Зачем проводят измерение сопротивления изоляции

Процедура проводится не формально и не «для галочки». Она решает сразу несколько практических задач.

Обеспечение электробезопасности. Снижение сопротивления изоляции увеличивает риск поражения электрическим током и утечек напряжения на корпус оборудования. Замеры позволяют вовремя обнаружить опасные участки и устранить их до возникновения аварийной ситуации.
Предотвращение пожаров и отказов оборудования. Неисправная изоляция — одна из частых причин возгораний в электрических сетях. Особенно это актуально для объектов с высокой нагрузкой, влажных помещений, производственных и общественных зданий.
Соответствие требованиям нормативных документов. Замер сопротивления изоляции является обязательной процедурой в рамках ПТЭЭП, ПУЭ, ГОСТ и других нормативных документов. Результаты измерений фиксируются в протоколе и могут быть запрошены при проверках контролирующих органов.
Контроль состояния электроустановок. Регулярные измерения позволяют отслеживать динамику изменения показателей и прогнозировать необходимость ремонта или замены изоляции.

Что такое сопротивление изоляции

Сопротивление изоляции — это показатель способности изоляционного материала препятствовать прохождению электрического тока между токоведущими частями и заземленными элементами оборудования.

Измеряется в омах, как правило в мегомах (МОм). Чем выше значение сопротивления, тем лучше состояние изоляции и ниже риск утечек тока.

Сопротивление изоляции зависит от:

типа и состояния изоляционного материала;
температуры;
влажности окружающей среды;
срока эксплуатации оборудования;
наличия загрязнений и механических повреждений.

Для каких объектов выполняется измерение сопротивления изоляции

Замеры сопротивления изоляции выполняются на объектах различного назначения: производственных предприятиях, складских комплексах, офисных зданиях, торговых центрах, медицинских и образовательных учреждениях.

Проверке подлежат:

кабельные линии и электропроводка;
распределительные щиты и электрощитовое оборудование;
электрооборудование производственных и общественных зданий;
электроустановки наружного размещения;
вторичные цепи и цепи управления;
оборудование после монтажа, ремонта или реконструкции.

Замеры сопротивления изоляции выполняются на объектах различного назначения: производственных предприятиях, складских комплексах, офисных зданиях, торговых центрах и общественных учреждениях.

Особое внимание уделяется объектам с повышенной влажностью, высокой нагрузкой и непрерывным режимом работы, где изоляция подвергается ускоренному износу.

Как проводится измерение сопротивления изоляции

Перед началом измерений электроустановка или участок сети полностью обесточивается. Это обязательное требование техники безопасности при проведении электроизмерений. Проверяется отсутствие напряжения и производится разрядка остаточных зарядов.

Подготовка к измерениям включает:

отключение оборудования от источников питания;
снятие нагрузок;
очистку поверхностей изоляции от пыли и загрязнений;
проверку отсутствия конденсата и влаги;
при необходимости — сушку изоляции;
определение точек измерения;
проверку исправности измерительного прибора.

Какой прибор используется для замеров

Для выполнения работ используется мегаомметр — специализированный прибор для измерения сопротивления изоляции. Он подает на проверяемую линию испытательное постоянное напряжение и позволяет определить фактическое состояние изоляции электрических цепей, кабелей, проводов и электрооборудования.

В зависимости от типа электроустановки используется испытательное напряжение:

500 В — для цепей до 1000 В;
1000 В и выше — для электроустановок с напряжением свыше 1 кВ.

Подключение выполняется в соответствии с выбранной схемой измерений: двухпроводной или трехпроводной, с учетом экрана кабеля и заземления корпуса оборудования.

Основные методы измерения сопротивления изоляции

В практике электроизмерений применяются несколько методов, выбор которых зависит от типа оборудования и целей проверки.

Прямой метод. На объект подается испытательное напряжение на 30–60 секунд, после чего фиксируется значение сопротивления. Показания сравниваются с нормативными значениями или результатами предыдущих измерений.
Метод коэффициента поляризации (PI). Проводятся измерения через 1 и 10 минут после подачи напряжения. Отношение этих значений позволяет оценить состояние твердой изоляции и наличие скрытых дефектов.
Метод ступенчатого напряжения. Испытательное напряжение подается поэтапно, с контролем изменения сопротивления на каждом шаге. Существенное снижение показателей между этапами указывает на ухудшение электрической прочности изоляции.

Какие факторы влияют на сопротивление изоляции

На результаты измерений существенно влияют внешние и эксплуатационные условия.

Влажность. Повышенная влажность и конденсат резко снижают сопротивление изоляции. Именно поэтому измерения рекомендуется проводить в сухих условиях либо с учетом поправок.
Температура. При повышении температуры сопротивление изоляции уменьшается, при понижении — увеличивается. Этот фактор обязательно учитывается при анализе результатов.
Возраст и состояние оборудования. Со временем изоляционные материалы стареют, теряют эластичность и электрическую прочность. Регулярные замеры позволяют контролировать этот процесс.

Периодичность замеров сопротивления изоляции

Сроки проведения измерений регламентированы Правилами технической эксплуатации электроустановок потребителей.

Как правило:

в помещениях без повышенной опасности — не реже одного раза в 3 года;
в опасных и особо опасных помещениях — ежегодно;
для наружных электроустановок — 1 раз в год;
для электроплит, лифтов, подъемных механизмов — ежегодно;
во взрывоопасных зонах — в соответствии с дополнительными требованиями нормативных документов.

Внеплановые измерения выполняются:

при вводе оборудования в эксплуатацию;
после ремонта или реконструкции;
при выявлении повреждений изоляции;
после срабатывания защитных устройств.

Нормативные документы, регулирующие измерение сопротивления изоляции

Измерение сопротивления изоляции выполняется в соответствии с действующими нормативными и техническими документами, регулирующими эксплуатацию электроустановок и требования к их безопасности.

К основным документам относятся:

Правила технической эксплуатации электроустановок потребителей (ПТЭЭП) — определяют периодичность и обязательность проведения измерений;
Правила устройства электроустановок (ПУЭ) — устанавливают требования к состоянию изоляции и условиям безопасной эксплуатации;
ГОСТ и отраслевые стандарты — регламентируют методы измерений, требования к приборам и условиям проведения испытаний.

Соблюдение требований нормативных документов обязательно при эксплуатации электроустановок и при проверках контролирующих органов. На их основе определяются периодичность измерений и нормативные значения сопротивления изоляции.

Что делать, если сопротивление ниже нормы

Если измеренные значения не соответствуют нормативным требованиям, необходимо:

провести дополнительную диагностику;
выявить участок с дефектной изоляцией;
выполнить ремонт или замену поврежденных элементов;
повторно провести измерения и подтвердить соответствие нормам.

Эксплуатация электроустановок с пониженным сопротивлением изоляции недопустима.

Как оцениваются результаты измерений

Оценка результатов измерения сопротивления изоляции выполняется комплексно. Важно учитывать не только абсолютное значение сопротивления, но и условия проведения измерений, тип оборудования и динамику показателей во времени.

При анализе результатов принимается во внимание:

соответствие нормативным требованиям для конкретного класса электроустановки;
стабильность показаний в процессе измерения;
влияние температуры и влажности;
сравнение с результатами предыдущих замеров.

Даже при формальном соответствии нормативам резкое снижение сопротивления по сравнению с предыдущими измерениями может свидетельствовать о начале деградации изоляции и требовать дополнительных проверок.

Можно ли выполнить замер самостоятельно

Теоретически измерение можно выполнить при наличии исправного мегаомметра и необходимых знаний. Однако на практике самостоятельные измерения часто приводят к ошибкам, некорректным результатам и нарушениям требований безопасности.

Для получения достоверных данных, корректного оформления протоколов и уверенности в соответствии нормативам рекомендуется привлекать специалистов электроизмерительной лаборатории.

Протокол измерений

По результатам работ оформляется официальный протокол, в котором указываются:

измеренные значения сопротивления изоляции;
испытательное напряжение;
условия проведения измерений (температура, влажность);
применяемые приборы;
выводы о техническом состоянии изоляции.

Документ используется при проверках и подтверждает исправность электроустановок.

Услуги электролаборатории 330 кВ

Электролаборатория 330 кВ выполняет замеры сопротивления изоляции кабельных линий, электрооборудования и электроустановок различного назначения.

Работы проводятся квалифицированными инженерами с применением поверенного измерительного оборудования и строгим соблюдением требований электробезопасности.

По итогам измерений заказчик получает полный комплект документов и практические рекомендации по дальнейшей эксплуатации электроустановок.

Регулярный замер сопротивления изоляции — это не формальность, а реальный инструмент контроля безопасности, надежности и бесперебойной работы электрических систем.

Стоимость замера сопротивления изоляции зависит от количества линий, точек измерения и сложности объекта. Актуальные расценки можно посмотреть на странице цен на услуги электролаборатории.

Ответы на вопросы

Почему одного значения сопротивления изоляции бывает недостаточно для оценки ее состояния?

Одиночное значение сопротивления изоляции показывает текущее состояние цепи, но не всегда отражает наличие скрытых дефектов. Например, при поверхностной влажности или начальных стадиях старения изоляции показатель может соответствовать нормативу, хотя изоляционный материал уже теряет электрическую прочность. В таких случаях дополнительно применяются методы оценки динамики сопротивления во времени, включая коэффициент поляризации, которые позволяют выявить внутренние дефекты и деградацию изоляции.

Можно ли проводить измерения сразу после работы электроустановки?

Не рекомендуется. После отключения электроустановки в цепях может сохраняться остаточный заряд, а нагрев изоляции влияет на результаты измерений. Для получения корректных данных необходимо выдержать технологическую паузу, обеспечить разряд остаточных напряжений и дождаться стабилизации температуры оборудования.

Как учитывать влияние температуры и влажности на результаты замеров?

Температура и влажность напрямую влияют на сопротивление изоляции. При повышенной влажности показатели могут значительно снижаться, а при низких температурах — наоборот, возрастать. Поэтому при проведении измерений обязательно фиксируются условия окружающей среды. В ряде случаев данные корректируются или сравниваются с предыдущими измерениями, выполненными в аналогичных условиях.

Почему для разных электроустановок используется разное испытательное напряжение?

Испытательное напряжение подбирается в зависимости от номинального напряжения электроустановки и типа цепей. Использование слишком низкого напряжения может не выявить дефекты изоляции, а чрезмерно высокого — привести к ее повреждению. Именно поэтому для цепей до 1 кВ, как правило, применяется испытательное напряжение 500 В, а для электроустановок выше 1 кВ — более высокие значения.

Какие ошибки при подключении мегаомметра чаще всего искажают результаты?

Наиболее распространенные ошибки — неправильное подключение заземления, игнорирование экрана кабеля и отсутствие трехпроводной схемы измерений при необходимости. Это приводит к учету поверхностных утечек и завышению или занижению фактического сопротивления изоляции. Корректная схема подключения подбирается индивидуально для каждого объекта.

Как измеряется сопротивление изоляции в экранированных и бронированных кабелях?

В таких кабелях измерения выполняются с учетом металлического экрана или брони, которые подключаются к заземлению. Это позволяет исключить влияние паразитных токов утечки и получить объективные данные о состоянии основной изоляции жил.

Что делать, если сопротивление изоляции после ремонта стало ниже нормативного?

Снижение сопротивления после ремонта указывает на возможные ошибки монтажа, повреждение изоляции или наличие влаги. В этом случае проводится дополнительная диагностика, локализация дефектного участка и устранение причины. Эксплуатация оборудования допускается только после подтверждения соответствия нормативным требованиям.

Меняется ли периодичность замеров в зависимости от типа помещения?

Да. В помещениях с повышенной опасностью, высокой влажностью, агрессивной средой или взрывоопасных зонах замеры проводятся чаще, чем в обычных условиях. Периодичность определяется требованиями ПТЭЭП, ПУЭ и другими нормативными документами и может составлять от одного раза в год до более частых проверок.

Нужно ли проводить внеплановые замеры сопротивления изоляции?

Внеплановые измерения обязательны при вводе электроустановок в эксплуатацию, после капитального ремонта, реконструкции, аварийных отключений, срабатывания защитных устройств и при выявлении внешних повреждений изоляции.

Почему новое оборудование иногда показывает «слишком высокое» сопротивление изоляции?

Для новых кабелей и электрооборудования, изготовленных по ГОСТ или ТУ, очень высокие значения сопротивления изоляции являются нормой. Это связано с отсутствием эксплуатационных нагрузок и дефектов. Однако при дальнейшем использовании важно отслеживать динамику показателей, а не только их абсолютное значение.

Чем отличается измерение сопротивления изоляции вторичных цепей и цепей управления?

Вторичные цепи и цепи управления содержат большое количество соединений, элементов автоматики и клеммных соединений. Это требует особой подготовки схем измерений и аккуратного отключения оборудования, чтобы избежать повреждения чувствительных компонентов и получить корректные результаты.

Можно ли использовать результаты старых замеров при проверках?

Нет. Контролирующие органы принимают только актуальные протоколы измерений, выполненные в установленные нормативами сроки. Старые данные могут использоваться лишь для анализа динамики состояния изоляции, но не заменяют обязательные периодические проверки.
