Когда внешний осмотр не даёт полной картины
Кабель проложен, муфты смонтированы, оборудование установлено. Но до подачи напряжения нужно проверить, как выполненные работы повлияли на состояние изоляции и готово ли оборудование к эксплуатации. Внешний осмотр позволяет обнаружить далеко не все дефекты.
Для таких задач привлекают высоковольтную лабораторию. Специалисты проводят электрические испытания и измерения, оценивают полученные результаты и оформляют документы. Состав проверки зависит от оборудования, его состояния и причины обращения: ввод после монтажа, завершение ремонта, плановое обследование или поиск причин неисправности.
Что позволяют выяснить электрические испытания
Высоковольтная лаборатория — это комплекс испытательного оборудования, измерительных приборов и работающих с ними специалистов. Её возможности определяются конкретным оснащением и перечнем выполняемых работ.
Одна из основных задач — проверка электрической прочности изоляции. Во время испытания на объект подают предусмотренное методикой испытательное напряжение и контролируют, выдерживает ли его изоляция. Так можно выявить слабое место до того, как оно приведёт к отказу оборудования в эксплуатации.
При этом испытание повышенным напряжением и измерение сопротивления изоляции — разные процедуры. Мегаомметр позволяет измерить сопротивление изоляции при заданном напряжении. Высоковольтная испытательная установка используется для проверки её способности выдерживать установленное электрическое воздействие. Хороший результат одного измерения не заменяет другие проверки, предусмотренные программой работ.
Например, после ремонта кабельной линии важно оценить не только состояние самого кабеля, но и результат монтажа соединительных и концевых муфт. Проверка должна соответствовать устройству всей линии, а не ограничиваться удобным для исполнителя измерением.
Какое оборудование проверяют
Лаборатория высоковольтных испытаний может выполнять проверки силовых кабельных линий, трансформаторов, распределительных устройств, коммутационных аппаратов, изоляторов и другого электрооборудования.
Для каждого объекта состав работ будет своим. У трансформатора могут потребоваться измерения сопротивления изоляции и обмоток, проверка коэффициента трансформации и другие испытания. У выключателя — проверка изоляции, контактной системы и характеристик работы механизма. Для кабельной линии учитывают её напряжение, конструкцию, длину, тип изоляции и состояние муфт.
Поэтому формулировки «испытать подстанцию» или «проверить высоковольтное оборудование» недостаточно для точного расчёта объёма. Под одним названием могут скрываться несколько аппаратов или целый комплекс с кабельными линиями, трансформаторами и распределительными устройствами.
Уже на этапе заявки желательно передать схему и перечень оборудования. Это поможет согласовать работы предметно и сократить число уточнений перед выездом.
Когда нужна передвижная лаборатория высоковольтных испытаний

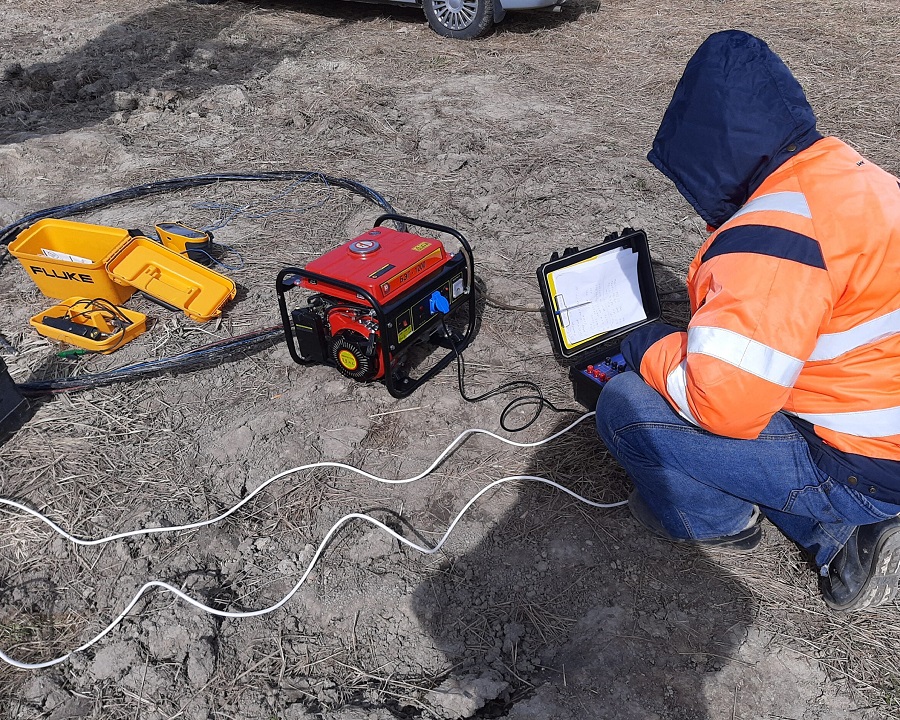

Передвижная лаборатория высоковольтных испытаний доставляет необходимое оборудование непосредственно на объект. Такой формат позволяет проверять установленное оборудование и проложенные кабельные линии по месту эксплуатации.
Оснащение передвижных комплексов различается: они могут включать средства испытания кабелей, диагностики и определения места повреждения. Само наличие автомобиля с оборудованием ещё не говорит о том, какие задачи сможет выполнить бригада. Значение имеют характеристики установок и выбранные методы.
Выезд может потребоваться перед вводом оборудования в работу, после ремонта или реконструкции, при плановой проверке состояния, а также после аварийного отключения — если для выяснения причин необходимы испытания и измерения.
Возможность выполнить несколько видов работ за один выезд лучше обсудить заранее. Например, обследование подстанции может включать проверку кабельных линий и оборудования распределительного устройства. Однако состав бригады, приборы и время отключения нужно планировать под согласованный объём.
Почему способ испытания выбирают под оборудование
Для разных объектов нельзя автоматически использовать одинаковое напряжение и продолжительность испытаний. Условия определяют по применимым нормам, документации изготовителя и программе работ с учётом конструкции и состояния оборудования.
Особенно важно учитывать тип кабельной изоляции. Кабели с бумажной изоляцией и изоляцией из сшитого полиэтилена требуют соответствующего выбора метода. Для испытаний кабельных линий применяют разные формы напряжения, в том числе переменное напряжение сверхнизкой частоты. Метод подбирают под конкретную задачу; принцип «чем выше напряжение, тем надёжнее проверка» здесь не работает.
Есть разница и между испытанием на выдерживаемое напряжение и углублённой диагностикой. Первое показывает, выдержал ли объект заданное воздействие. Дополнительные диагностические методы позволяют получить другие сведения о состоянии изоляции. Необходимость таких исследований обсуждают отдельно.
Что подготовить к приезду специалистов
Подготовка начинается с определения границ проверки. Нужно понимать, какое оборудование предстоит испытать, где оно расположено и кто со стороны заказчика отвечает за организацию работ.
До выезда полезно передать:
- перечень оборудования с марками, типами и классами напряжения;
- однолинейную схему, сведения о кабельных линиях и доступные паспорта;
- причину проверки, информацию о ремонтах, повреждениях и предыдущих испытаниях;
- условия доступа, предполагаемое время отключения и контакт ответственного специалиста.
Для кабеля особенно полезны данные о марке, длине, типе изоляции и количестве муфт. Если точных сведений нет, об этом лучше сообщить сразу: обследование объекта и уточнение исходных данных могут потребовать дополнительного времени.
Организацию отключений, подготовку рабочего места и допуск персонала согласуют заранее. Планировать высоковольтные испытания по принципу «приезжайте, на месте разберёмся» неудобно и заказчику, и бригаде: часть отведённого времени может уйти на вопросы, которые можно было решить до выезда.
Что получает заказчик после испытаний
Результат работы лаборатории — протоколы с данными о проверенном оборудовании, условиях и методах испытаний, полученных значениях и оценкой результатов. В зависимости от согласованного объёма документы могут входить в технический отчёт.
Заказчику важно иметь возможность сопоставить каждый результат с конкретным объектом: кабельной линией, ячейкой, трансформатором или аппаратом. Общей записи «оборудование исправно» недостаточно, чтобы понять, что именно проверялось.
Если выявлены несоответствия, дальнейшие действия зависят от характера дефекта. Может потребоваться ремонт, замена элемента, дополнительная диагностика и повторная проверка. Успешное испытание, в свою очередь, подтверждает результат в установленных условиях, но не является бессрочной гарантией отсутствия неисправностей.
От чего зависят стоимость и сроки
Стоимость выезда определяется составом оборудования и проверок, количеством объектов, условиями доступа, расположением площадки и объёмом документов. На продолжительность работ влияет и готовность объекта: согласованы ли отключения, доступны ли точки подключения, подготовлены ли схемы.
Поэтому сравнивать предложения лабораторий лучше по одинаковому перечню работ. В одной смете может быть предусмотрено только отдельное измерение, в другой — комплекс испытаний с оформлением отчёта. Одинаковое название услуги ещё не означает одинаковый объём.
Для согласования работ в Санкт-Петербурге и Ленинградской области можно обратиться в «Электролабораторию 330 кВ». Передайте перечень оборудования, его напряжение, адрес объекта и причину проверки. На основании этих данных специалисты уточнят состав необходимых высоковольтных испытаний электроустановок, условия выезда и порядок подготовки объекта.
