Электролаборатория 330 кВ проводит комплексные испытания мачтовых и столбовых трансформаторных подстанций в Санкт-Петербурге и Ленинградской области. Проверяем силовой трансформатор, заземление, изоляцию, защитные и коммутационные аппараты, а также оборудование стороны 0,4 кВ. Состав работ определяем по схеме подстанции, характеристикам оборудования и цели обследования.
Испытания нужны, чтобы оценить состояние подстанции, обнаружить дефекты монтажа и оборудования, проверить защитные соединения. Результаты измерений позволяют понять, какие элементы соответствуют установленным требованиям, а какие требуют ремонта, замены или дополнительной проверки.
Когда проводят испытания МТП

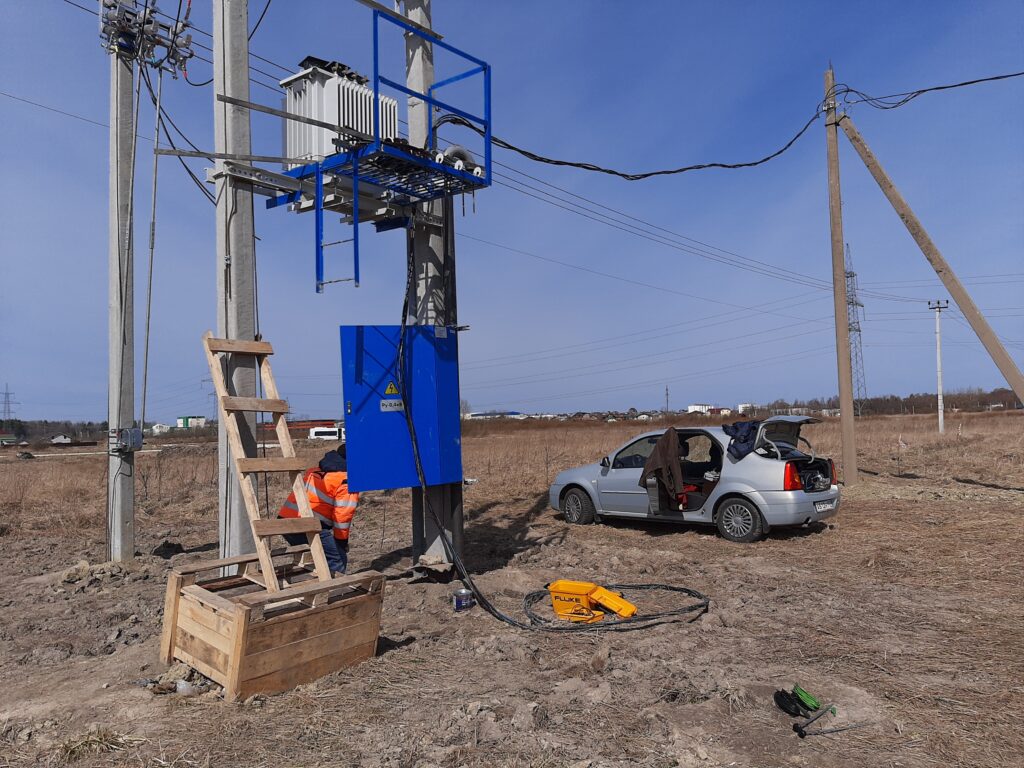

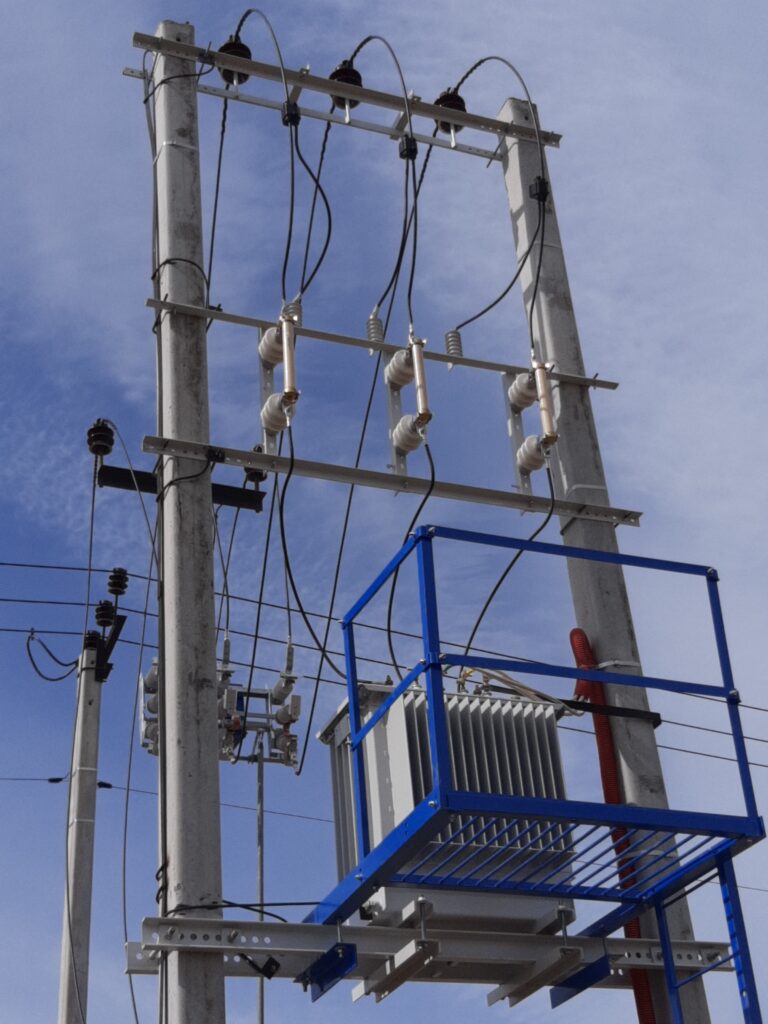

Мачтовая трансформаторная подстанция принимает электроэнергию высокого напряжения и преобразует её в напряжение, необходимое потребителям. В распространённых схемах это переход с 6 или 10 кВ на 0,4 кВ. Трансформатор и часть оборудования размещаются на опорах и работают на открытом воздухе.
Осадки, перепады температуры, загрязнение изоляторов и коррозия соединений влияют на состояние подстанции. При этом далеко не каждый дефект заметен при обычном осмотре: внешне исправное оборудование может иметь повреждённую изоляцию или ненадёжное соединение с заземляющим устройством.
Испытания проводят перед первым включением подстанции, после ремонта, реконструкции или замены оборудования, а также в рамках планового технического обслуживания. Внеплановое обследование может потребоваться после аварии, воздействия грозовых перенапряжений или обнаружения признаков неисправности.
Объём проверки в этих случаях различается. Для новой подстанции оценивают качество монтажа и готовность оборудования к включению. Для действующей — его текущее состояние с учётом срока службы, условий эксплуатации и предыдущих результатов измерений.
Что входит в комплекс испытаний
Комплексная проверка охватывает оборудование подстанции и связи между его элементами. Недостаточно отдельно проверить трансформатор: необходимо также оценить состояние заземления, изоляции, аппаратов защиты и распределительного щита.
Осмотр оборудования и соединений
Перед измерениями специалисты изучают доступную документацию и осматривают подстанцию. Проверяют состояние изоляторов, вводов, контактных соединений и заземляющих проводников, обращают внимание на следы перегрева, повреждения и коррозию. У масляного трансформатора также проверяют наличие видимых утечек масла.
Осмотр помогает выявить дефекты, которые нужно устранить до электрических испытаний, и уточнить программу работ.
Проверка силового трансформатора
Силовой трансформатор — основной элемент подстанции. Его проверка может включать измерение сопротивления изоляции и сопротивления обмоток постоянному току, определение коэффициента трансформации, проверку схемы и группы соединения обмоток.
Необходимость дополнительных измерений и испытаний определяют по типу, мощности и состоянию трансформатора, а также по документации изготовителя. Для масляного оборудования при наличии соответствующих оснований в программу включают исследование трансформаторного масла.
Результаты позволяют обнаружить отклонения в параметрах обмоток, изоляции и соединений. При оценке учитывают условия измерений и, если они доступны, паспортные данные и результаты предыдущих проверок.
Измерение сопротивления изоляции
Проверяем сопротивление изоляции оборудования и электрических цепей, предусмотренных программой испытаний. Измерения помогают выявить снижение изоляционных свойств, связанное, например, с увлажнением, загрязнением или повреждением.
Испытательное напряжение и допустимые значения выбирают для конкретного оборудования. Один и тот же режим измерения нельзя автоматически применять к трансформатору, цепям управления и аппаратам щита 0,4 кВ.
Испытания повышенным напряжением
Если это предусмотрено программой, проводим испытания изоляции повышенным напряжением. Они позволяют проверить её электрическую прочность и выявить дефекты, которые могут не проявиться при измерении сопротивления изоляции.
Режим испытания зависит от вида оборудования, класса напряжения и требований применимой документации. Повышенное напряжение не подают на все элементы подстанции без разбора: состав испытаний определяют заранее, а чувствительные устройства учитывают при подготовке схемы.
Проверка заземления и металлосвязи
Измеряем сопротивление заземляющего устройства и проверяем непрерывность цепей между заземлёнными металлическими частями оборудования и системой заземления. Такая проверка металлосвязи помогает обнаружить обрывы, ослабленные контакты и соединения с повышенным сопротивлением.
Допустимое сопротивление заземления зависит от схемы электрической сети, режима нейтрали, назначения заземляющего устройства и проектных решений. Поэтому значение 4 Ом нельзя считать универсальным требованием для любой мачтовой подстанции. Результат измерения необходимо сопоставлять с требованиями именно к обследуемому объекту.
Проверка ограничителей перенапряжения
Ограничители перенапряжения — ОПН — предназначены для защиты оборудования от опасных перенапряжений. При обследовании проверяем их внешний вид, состояние изоляционной поверхности, контактных и заземляющих соединений.
Электрические характеристики ОПН проверяют методами, предусмотренными для конкретного типа аппарата. Программу определяют с учётом маркировки и документации производителя.
Проверка предохранителей и разъединителей
У предохранителей проверяем состояние, правильность установки и соответствие характеристик схеме защиты подстанции. У разъединителей оцениваем состояние изоляторов и контактов, работу привода и механических элементов.
При необходимости выполняем измерения сопротивления контактных соединений и испытания изоляции. Состав операций зависит от конструкции аппаратов и цели проверки.
Проверка оборудования стороны 0,4 кВ

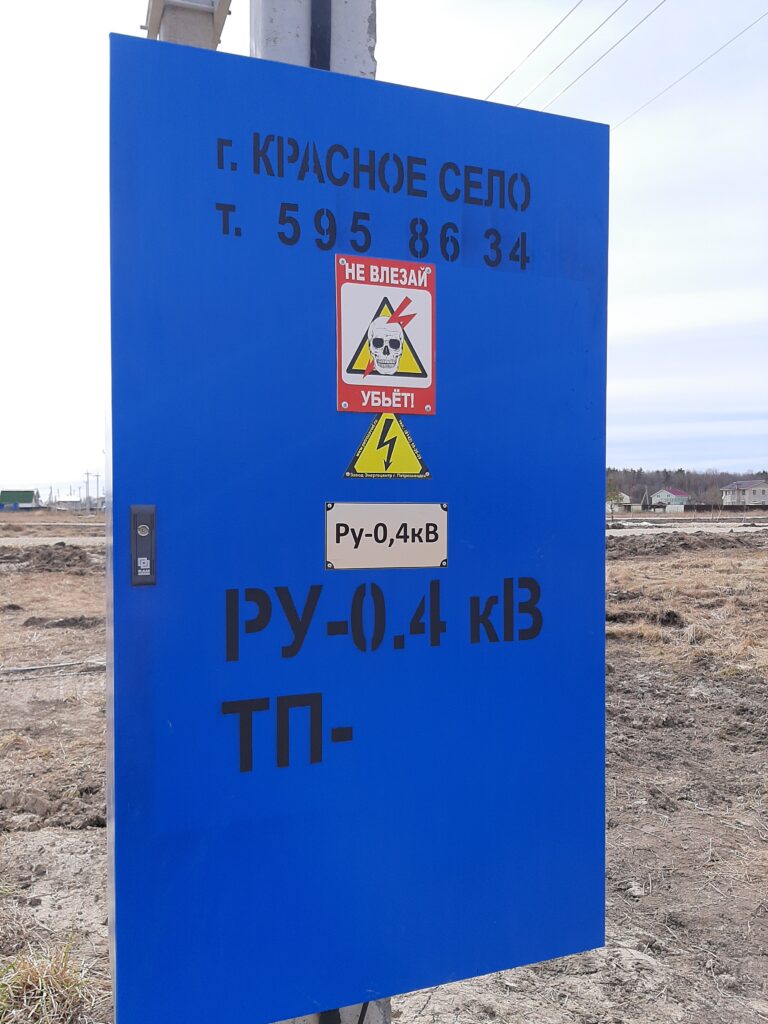

На низковольтной стороне обследуем распределительный щит, шины, соединения, защитные проводники и установленные аппараты. В программу могут входить измерение сопротивления изоляции, проверка металлосвязи, испытания автоматических выключателей и другие измерения, необходимые для оценки работы защиты.
Если в щите установлены УЗО или другие дополнительные защитные устройства, необходимость их проверки также учитывают при согласовании работ.
Как проходят испытания подстанции
Работы начинаются с изучения исходных данных. Для подготовки программы нужны схема подстанции, сведения о трансформаторе и установленном оборудовании, причина обращения. Если подстанция уже эксплуатируется, полезны предыдущие протоколы и информация о ремонтах или аварийных отключениях.
После этого согласуем перечень испытаний, доступ к оборудованию и порядок отключения. Измерения и испытания, для которых требуется снятие напряжения, выполняют на подготовленном рабочем месте с соблюдением необходимых мер безопасности. Порядок подготовки и допуска согласуют с организацией, эксплуатирующей подстанцию.
Во время выезда специалисты проводят осмотр, выполняют согласованные измерения и фиксируют результаты. Если обнаружены отклонения, их отражают в документации. После устранения дефектов может потребоваться повторная проверка соответствующего оборудования или цепей.
Какие документы получает заказчик
По результатам работ оформляем протоколы измерений и испытаний. В них указываем обследованное оборудование, методы проверки, условия проведения измерений, полученные значения и оценку соответствия установленным требованиям.
Состав технического отчёта зависит от согласованного объёма работ. При обнаружении дефектов в документации отражаем выявленные несоответствия, чтобы заказчик мог организовать их устранение.
Протоколы подтверждают результаты выполненных испытаний, но сами по себе не заменяют все документы и процедуры, которые могут потребоваться для ввода подстанции в эксплуатацию.
От чего зависят стоимость и сроки
Стоимость комплексных испытаний МТП определяется составом оборудования и объёмом измерений. Также имеют значение расположение подстанции, доступ к аппаратам на опорах, необходимость специальной техники и условия подготовки рабочего места.
Сроки зависят от программы испытаний и готовности объекта. Чтобы заранее оценить работы, достаточно направить однолинейную схему, паспортные данные трансформатора и фотографии подстанции. Если часть документации отсутствует, перечень необходимых исходных данных уточним при обсуждении задачи.
Заказать испытания МТП
Для согласования выезда сообщите адрес объекта, напряжение и мощность трансформатора, а также цель проверки: ввод в эксплуатацию, плановые испытания, обследование после ремонта или аварии. На основе этих данных определим состав работ и согласуем условия их проведения.
Электролаборатория 330 кВ выполняет испытания мачтовых и столбовых трансформаторных подстанций в Санкт-Петербурге и Ленинградской области. Проверяем оборудование по согласованной программе и оформляем результаты, необходимые для оценки его технического состояния.
