Проверка автоматических выключателей

В процессе эксплуатации электрических сетей есть высокая вероятность возникновения аварийных ситуаций, связанных с такими факторами как короткое замыкание, перегрузки и прочее. В результате это может привести к выходу из строя электрооборудования, повреждению токонесущих проводов, возникновению пожара, а также поражению электрическим током человека.

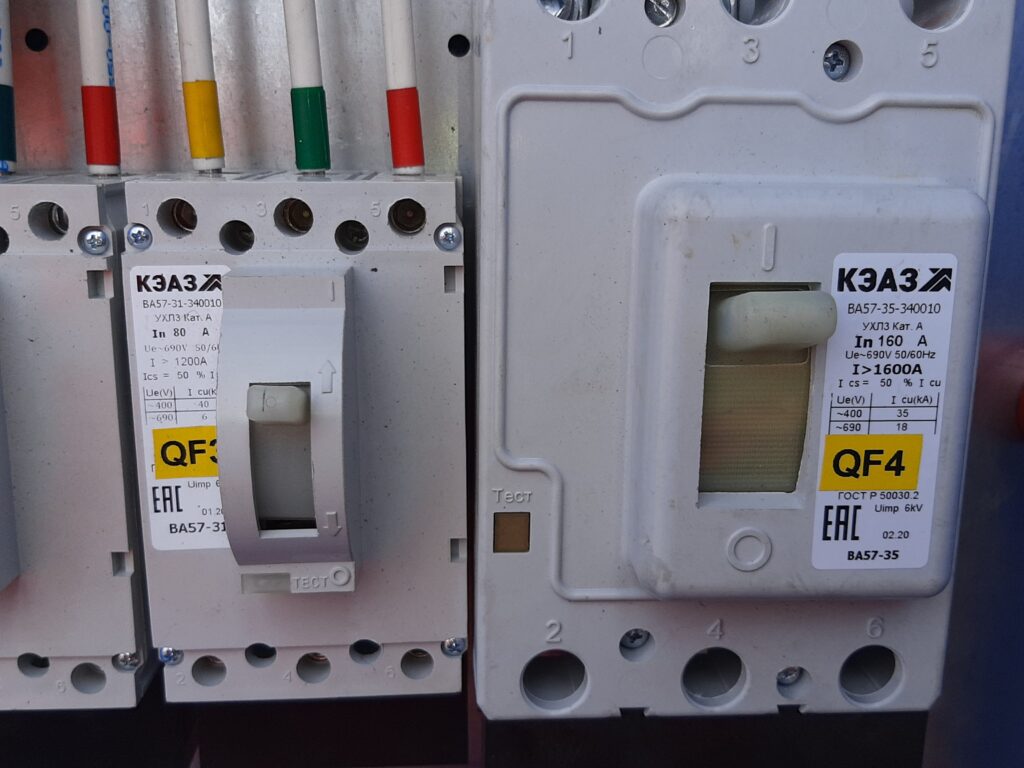

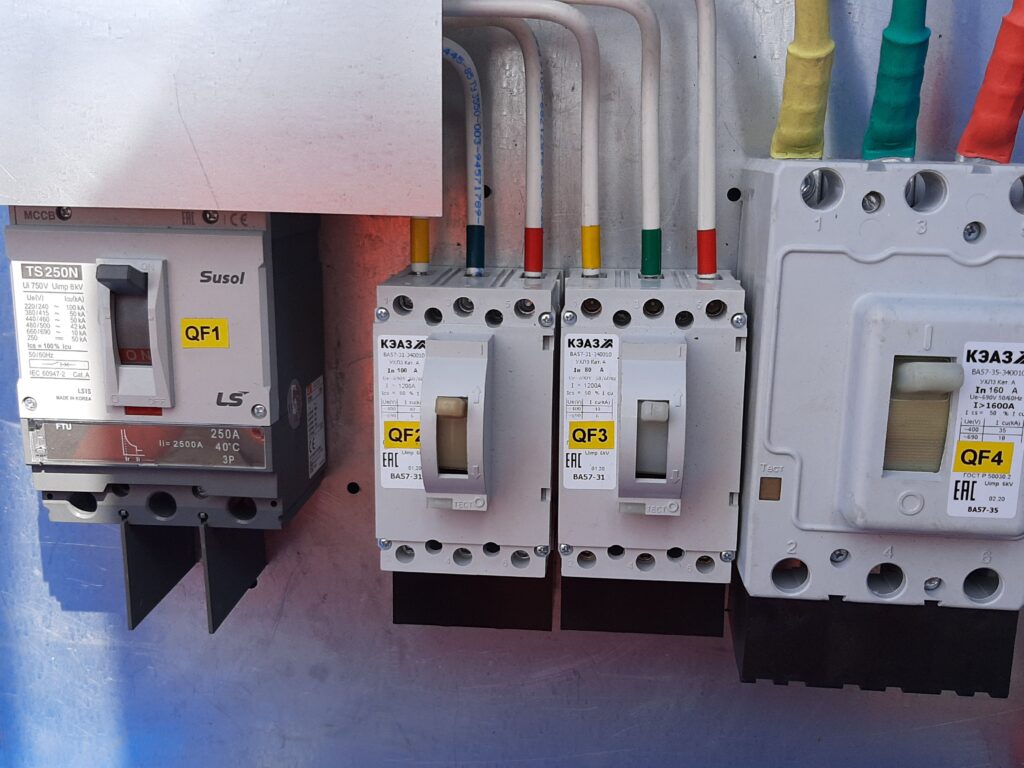

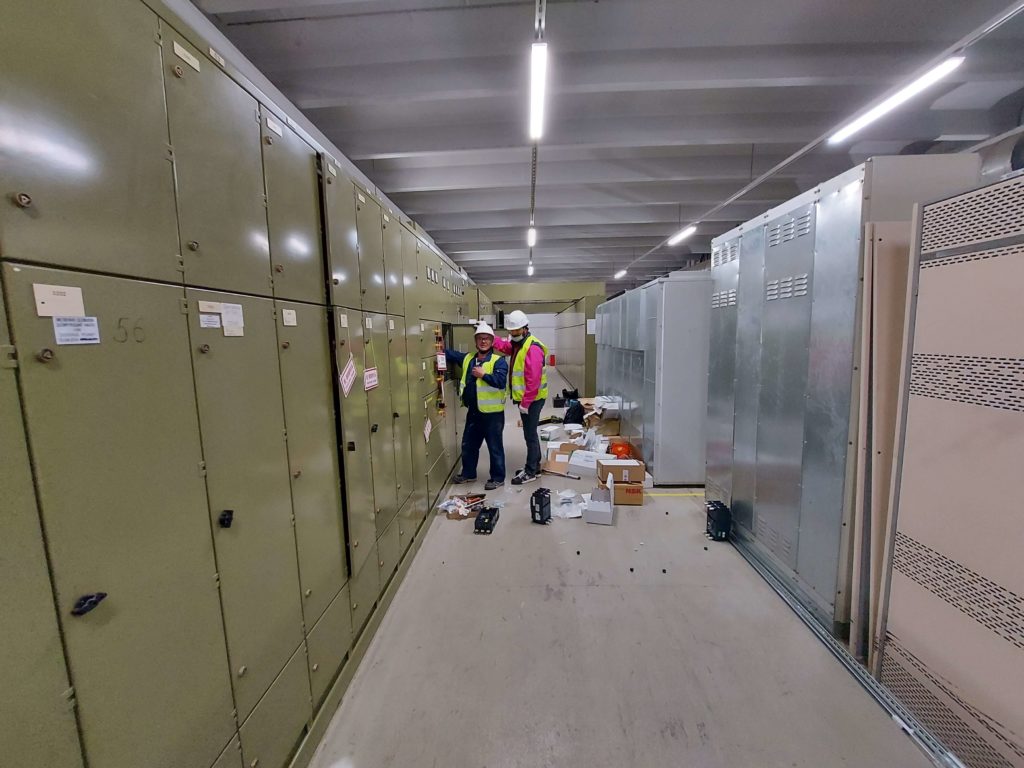

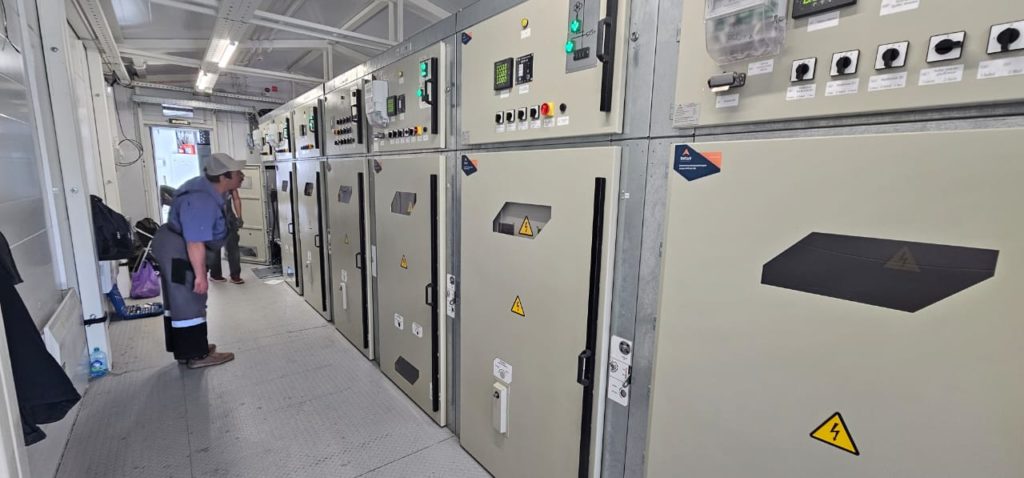

Для того, что устранить негативные последствия в энергосистемах с установленным напряжением до 1000 вольт применяются автоматические выключатели. В их конструкцию входят тепловые и электромагнитные расцепители, которые срабатывают в режиме самостоятельного быстродействия при повышении предельно возможные значений нагрузки.

Важно выделить, что нормальное функционирование приспособлений считается гарантом сохранности не только оборудования, но и жизни человека. Поэтому для обеспечения работоспособности нужно периодически осуществлять полный анализ. При этом, к испытаниям допускаются только квалифицированные специалисты.

В каких случаях выполняются контрольные испытания?

Контроль за эффективными приспособлениями необходимо выполнять по различным причинно-следственным обстоятельствам:

• при использовании защитных элементов в сроки установленные ППР;
• по завершению периодического ТО;
• после выполнения капитального ремонта электроустановок;
• перед приемом в эксплуатацию.

Также операция может осуществляться в процессе профилактических мероприятий между плановыми ремонтами.

Периодичность и объем исследований рассчитываются на основании технических требований, отраженных в РД 34.45-51.300-97.

Особенности проведения работ

Контроль исправности защиты электрических сетей осуществляется в два последовательных этапа. Каждый из них включает несколько подпунктов.

Подготовка к проведению испытательных работ

Перед началом требуется выполнить следующее:

• обследовать изделие на предмет наличия видимых механических повреждений;
• изучить технические характеристики устройства для определения его соответствия эксплуатационным характеристикам электрооборудования;
• апробация степени затяжки контактных клемм;
• анализ электроизоляционных свойств прибора.

В процессе подготовки возможно выполнять и другие действия (например, измерение сопротивления токовой нагрузки).

Нюансы испытаний

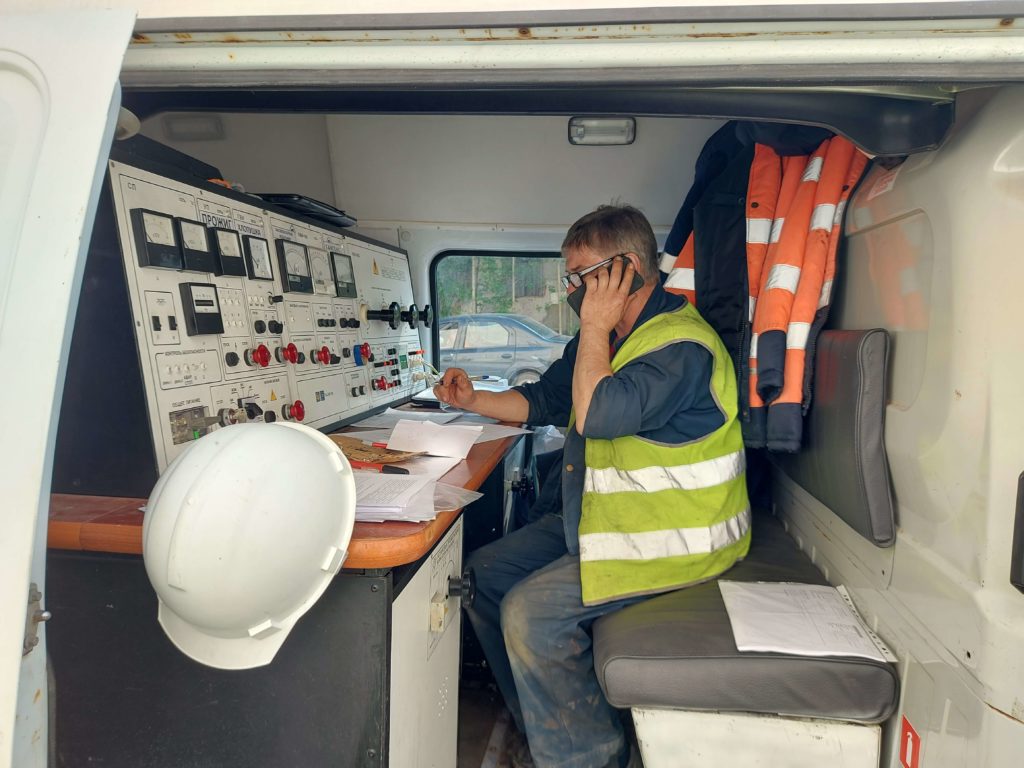

В соответствии с регламентом нормативно-технической документации оценка работоспособности расцепителей осуществляется методом прогрузки. Процедура предполагает преднамеренное создание короткого замыкания в цепи с регулируемыми параметрами токовой нагрузки в исследуемом выключателе. Для решения данной задачи применяется специальный прогрузочный трансформатор, к которому осуществляется подключение расцепителя.

Технологические особенности проверки напрямую зависят от типа системы защиты и ее конструкции. В качестве примера можно привести изделия электротехнического назначения, маркируемые буквой «D». Они относятся к категории мгновенных, а при их контроле выполняется подача тока на все полюса, равного значению 10 ln. При этом срабатывание должно произойти не менее чем через 0.1 с. После успешного проведения предварительных испытаний на все полюса автомата подается ток, соответствующий 50 ln. В этом случае отключение должно произойти в отрезок времени меньше 0.1 секунды.

При выполнении испытаний тепловых конструкций на полюса подается нагрузка ниже показателя срабатывания. Но при этом обязательным условием является последующий разрыв контактов. После выполнения всех требуемых операций, полученные данный заносятся в соответствующий акт, который передается непосредственно заказчику.

Какое количество автовыключателей требуется проверять?

Даже в случае наличия требуемого контрольно-измерительного оборудования и высокой квалификации специалиста все автоматы на том или ином объекте проконтролировать практически невозможно. Это обосновано тем, что защитные приспособления на любом предприятии или в организации присутствуют в большом количестве и охватить весь объем устройств не представляется возможным. Но надо отметить, что этого и не требуется. Согласно регламенту ПУЭ. п. 18.37. пп. 3 достаточно охватить проверкой только определенную часть автовыключателей. Например, в жилых многоквартирных домах, административно-общественных заданиях периодическому контролю подлежит не менее 2% устройств. На других объектах эта цифра снижается до 1%.

Необходимость мероприятий вызвана тем, что в процессе длительной эксплуатации любой прибор может выйти из строя. Это в свою очередь повлечет возникновение опасных аварийных ситуаций, что в конечном итоге приведет к дополнительным финансовым затратам. К тому же, в случае наличия неисправных автоматических выключателей возможны обоснованные претензии со стороны надзорных органов.

К кому обратиться?

Выполнять оценку автоматических выключателей должны исключительно профессионалы. Только они могут учесть все технологические тонкости установок и сделать все в соответствии с требованиями нормативной документации. Компания «Электролаборатория 330 кВ» гарантирует высокое качество проверки и практикует индивидуальный подход к каждому клиенту, а также обеспечивает гибкую систему ценообразования.
