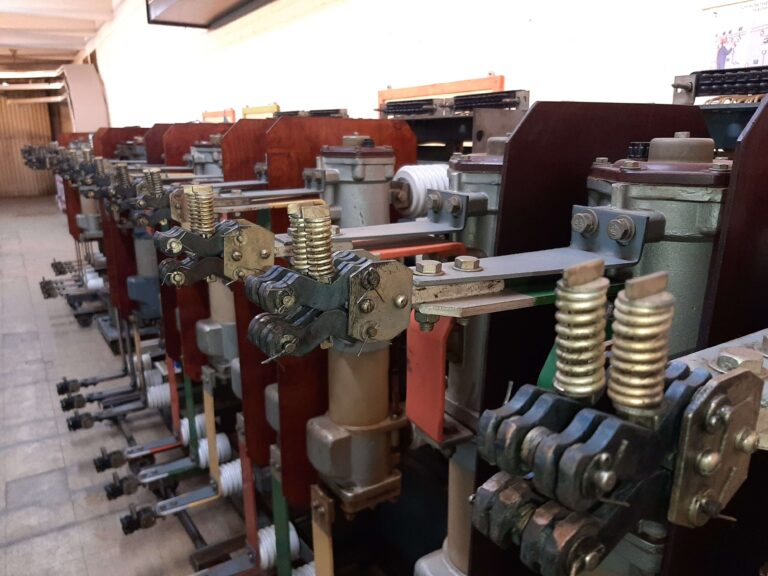

Техническое обслуживание ТП – гарантия эффективной эксплуатации оборудования



Техническое обслуживание трансформаторных подстанций – это эффективный и финансово выгодный список мер, который направлен на продление периода эксплуатации, как высоко, так и низковольтного оборудования. Правильное, а самое главное грамотное и профессиональное обслуживание ТП 6-10кВ, даст возможности достичь следующих результатов:



  • обеспечение надлежащей функциональности схемы электроснабжения потребителей;
  • сокращение вероятности простоев потребительских объектов при нестабильном электроснабжении;
  • исключение ситуаций, которые влекут за собой выход из строя электрического оборудования по причине его износа или неграмотного использования посредством профессиональной реализации технического обслуживания ТП.



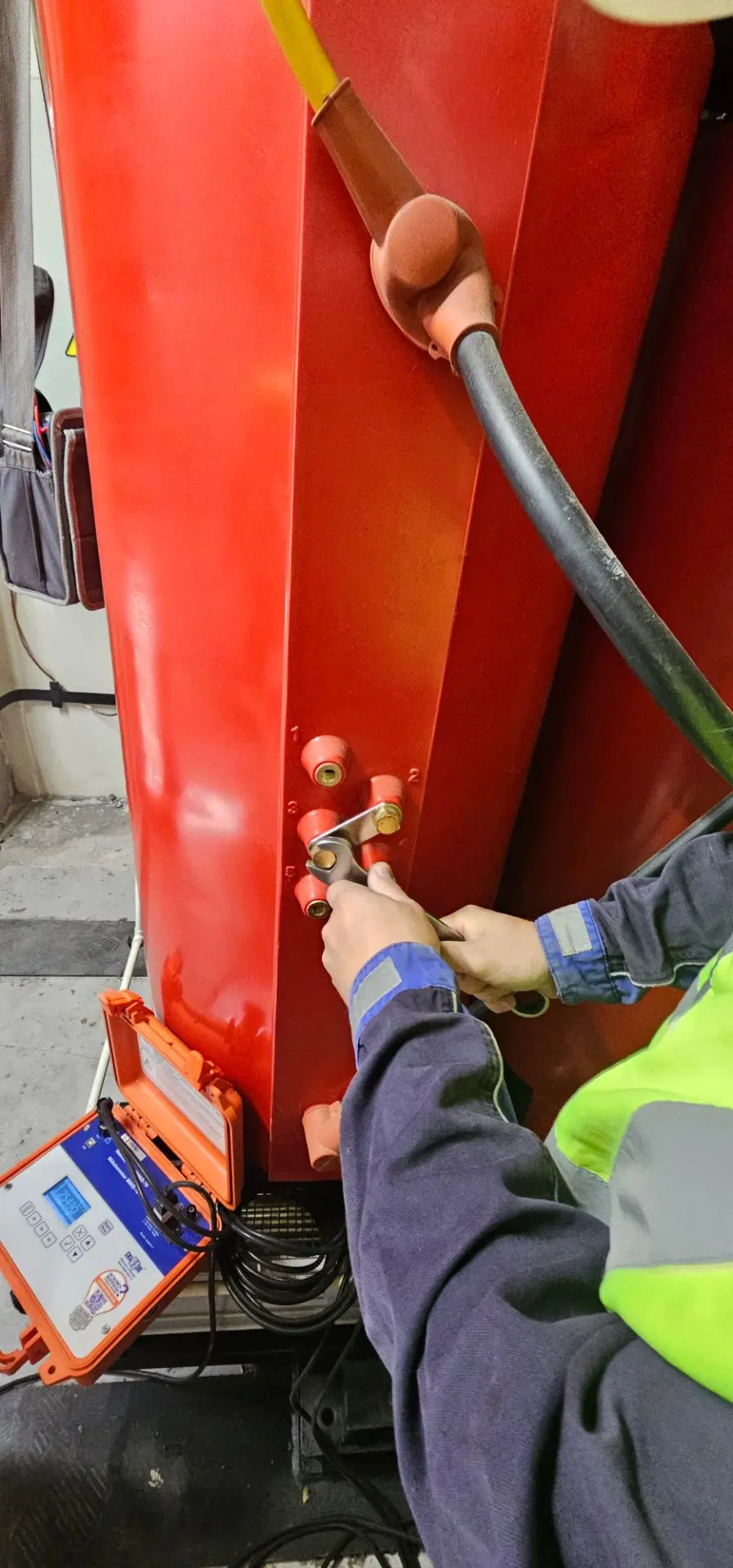

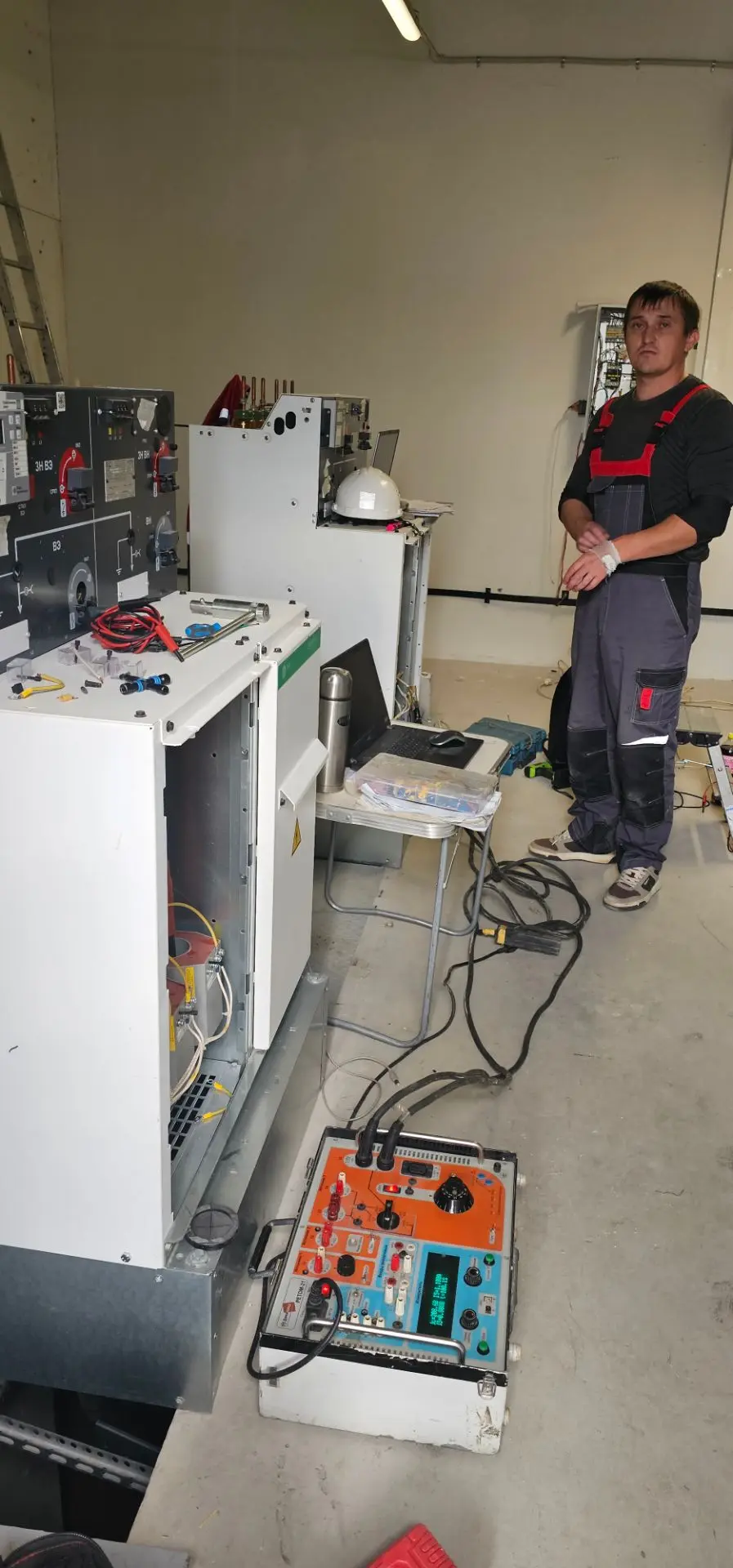

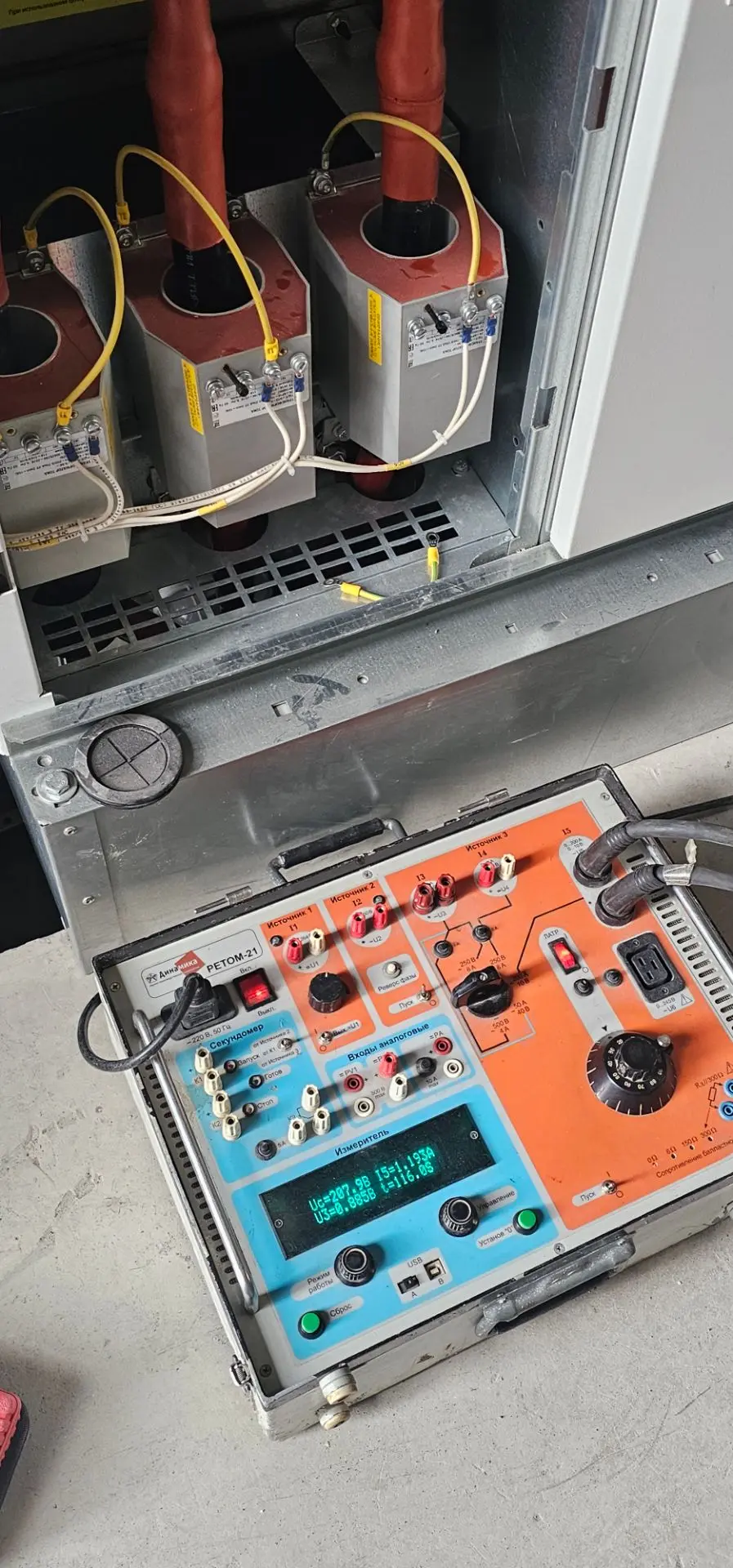

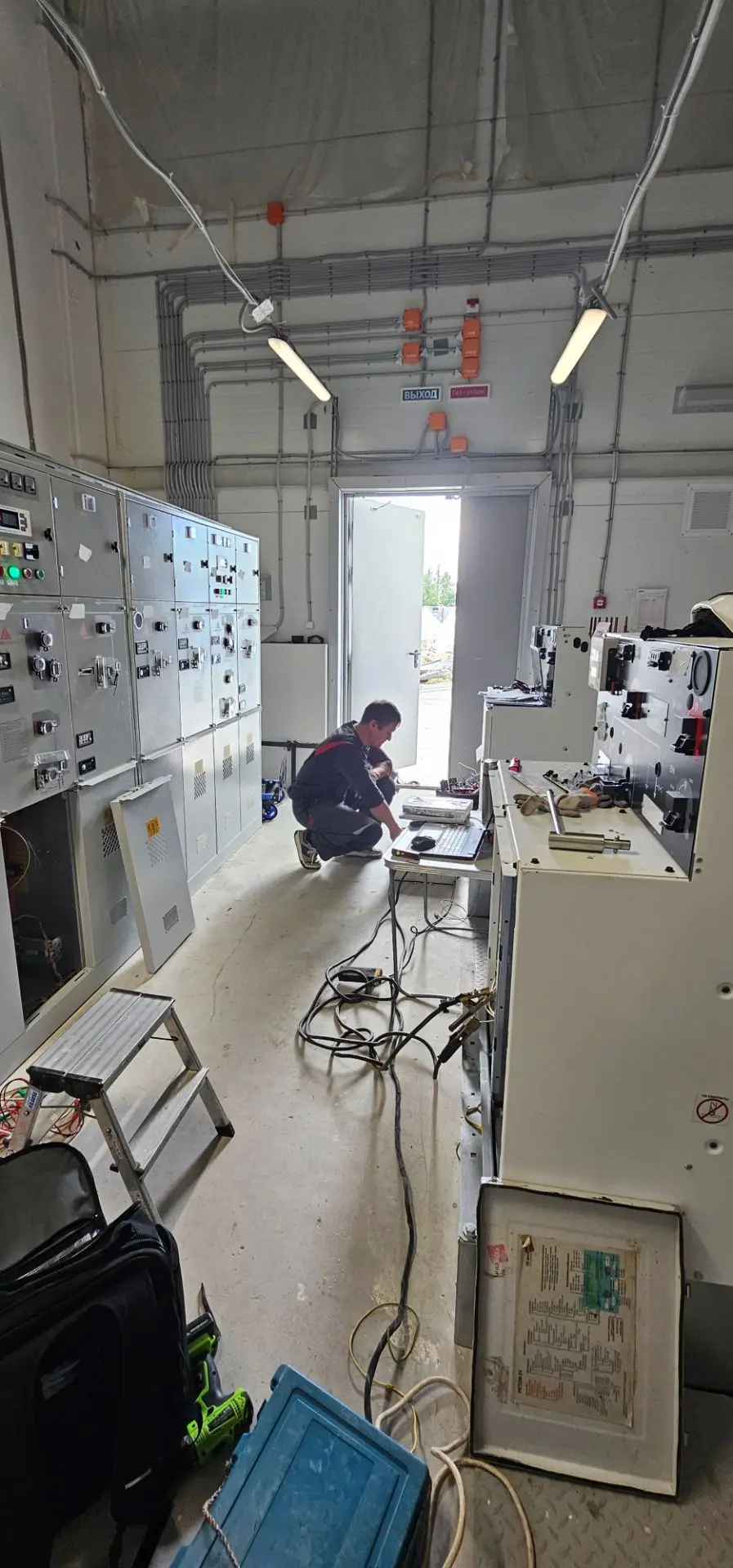

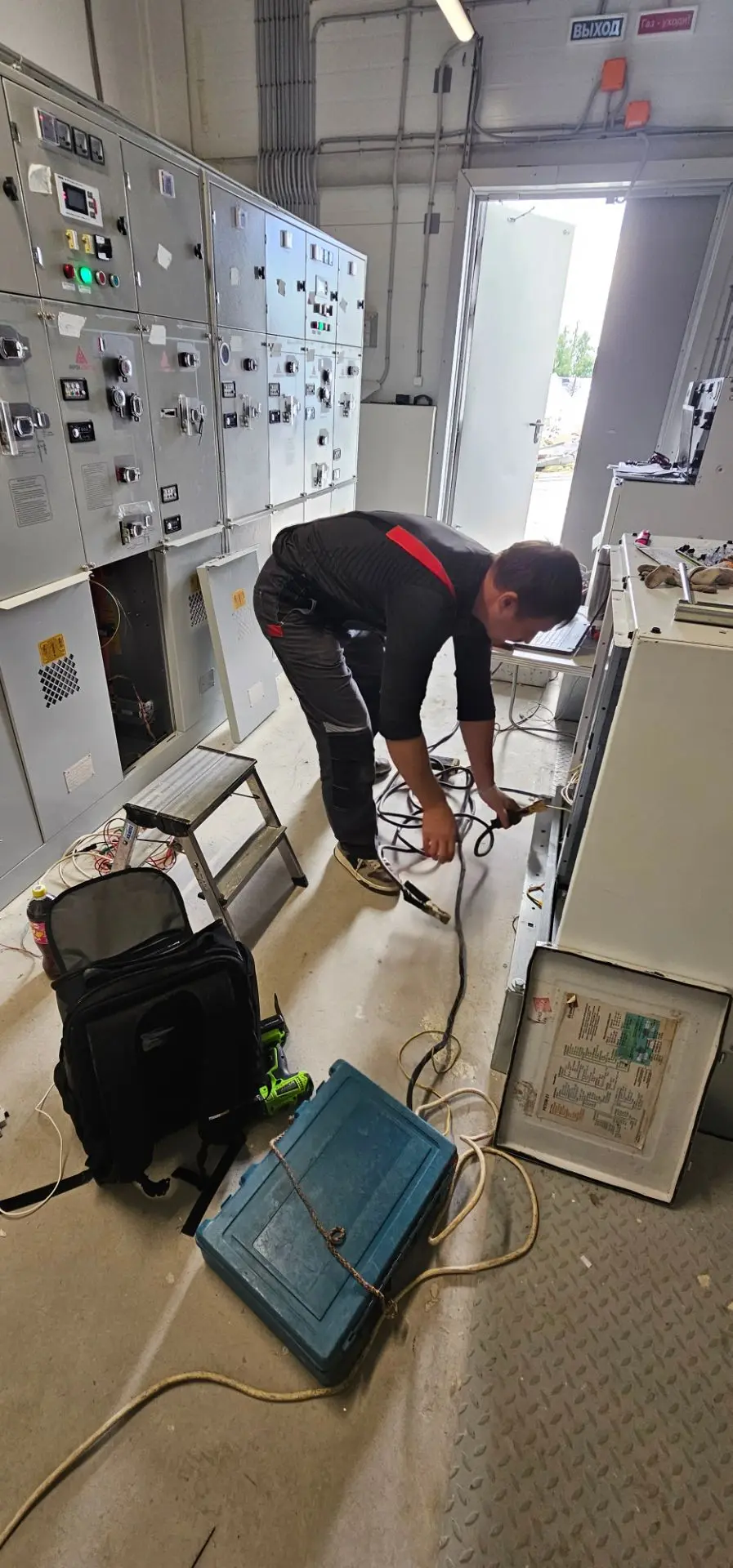

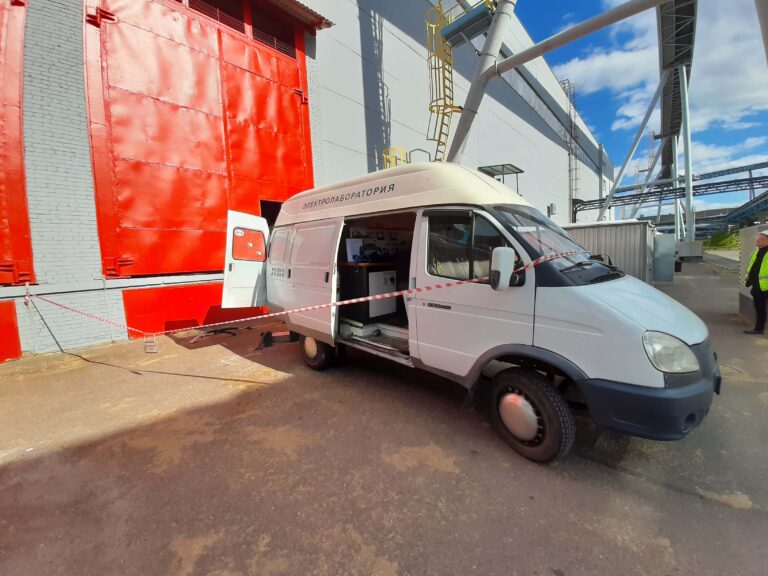

Компания «Альянс Инжиниринг» осуществляет замеры сопротивления изоляции, антистатики пола и проводит другие виды измерений с использованием выездной электролаборатории в Санкт-Петербурге. Также нашим клиентам доступны такие услуги, как низковольтные (1000В), так и высоковольтные испытания ЭТЛ 10кВ, а также поиск каких-либо повреждений кабельных линий 0,4-110кВ.



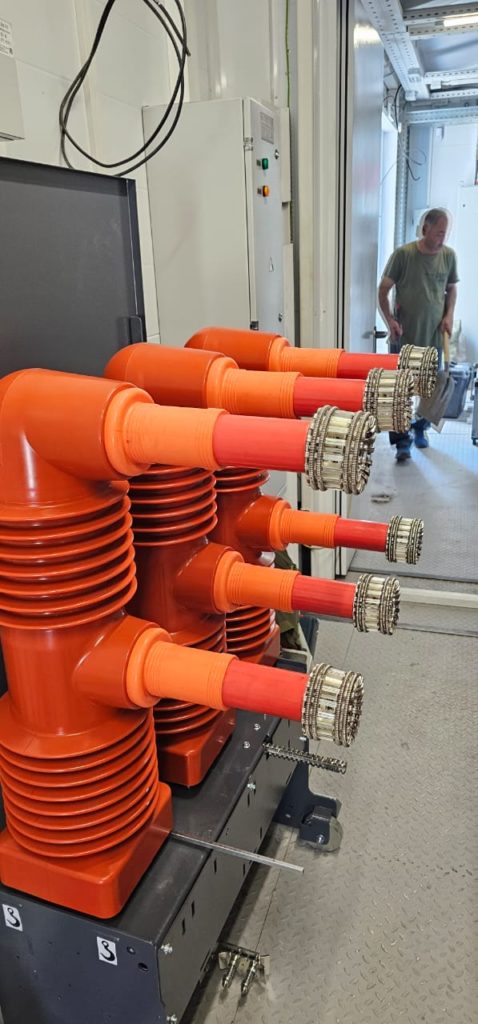

Техническое обслуживание трансформаторных подстанций: перечень важнейших типов проверок



  • периодический осмотр работоспособности электрооборудования без остановки его работы и отключения от электрической сети;
  • внеочередной осмотр выполняется после того, как срабатывает защита при отключении тока (короткое замыкание);
  • текущий ремонт производится по установленному ответственным лицом за электрооборудование графику;
  • капитальный ремонт ТП 6-10кВ осуществляется по действующим государственным нормам и местным предписаниям.



Кроме вышеперечисленных причин проверок и технического обслуживания трансформаторных подстанций, особо важными являются и аварийно-восстановительные мероприятия. Их объем напрямую зависит от степени серьезности поломок и количества имеющихся неисправностей, возникшие при аварийной ситуации.



Главные преимущества сотрудничества с компанией «Альянс Инжиниринг»:



  • оперативный выезд на место проведения технического осмотра – выполнение требуемых мероприятий происходит в день обращения;
  • внушительный опыт работы (более 10 лет) в области обслуживания трансформаторных подстанций – сформирован штат высококлассных специалистов;
  • все ремонтные работы выполняются в строгом соответствии с государственными стандартами и требованиями – у нас имеется вся разрешительная документация.



Если вам необходимо проконсультироваться по вопросу технического обслуживания ТП – обращайтесь, наши сотрудники всегда с радостью предоставят требуемую информацию.



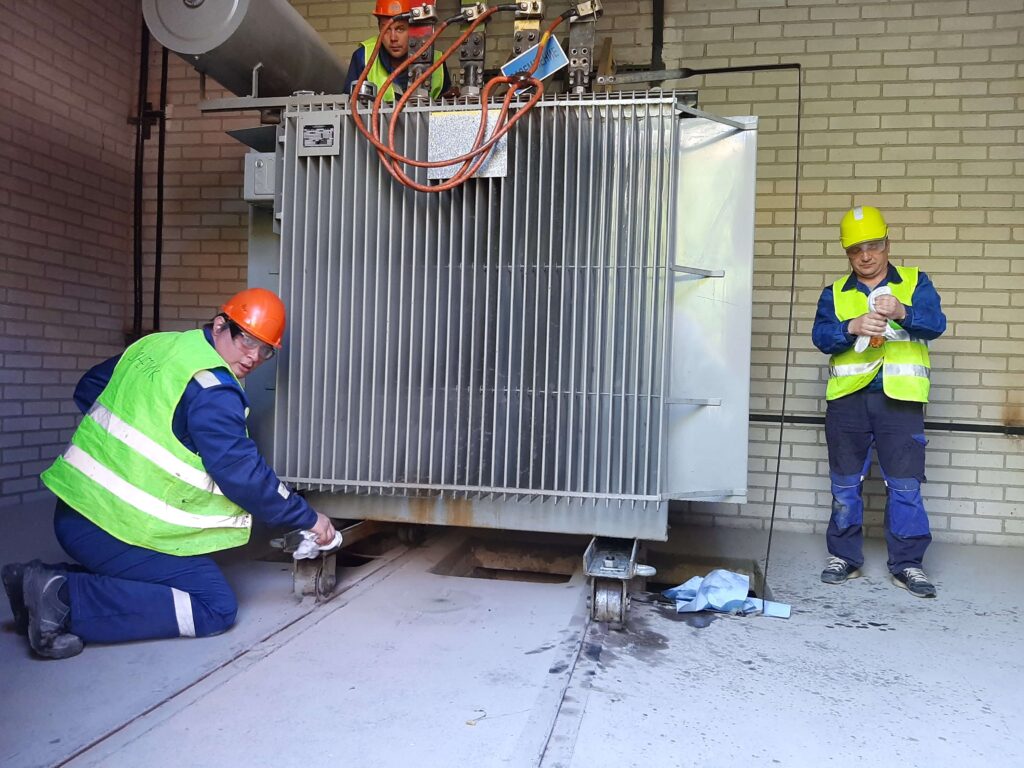

Техническое обслуживание трансформаторных подстанций

Многолетний и годовой планы-графики технического обслуживания составляются в соответствии с настоящими Методическими рекомендациями. Указанные план-графики следует согласовывать с план-графиками технического обслуживания отходящих от ТП линий 0,38 кВ.



Годовой план-график ремонтов ТП составляется на основании многолетнего план-графика и оценки технического состояния ТП с учетом категорийности потребителей, планов реконструкции, условий эксплуатации, обеспеченности трудовыми, материальными и финансовыми ресурсами. В графике обязательно должны предусматриваться ремонты объектов систем жизнеобеспечения городов и населенных пунктов (теплоснабжение, водоснабжение и др.).



Рекомендуемая периодичность ремонтов ТП — не реже одного раза в 6 лет.



Каждый год рекомендуется составлять два годовых план-графика ремонтов ТП: один — для ТП, ремонт которых необходим в планируемом году, второй — для ТП, ремонт которых намечается в году, следующем за планируемым (корректируется в следующем году).



Для ТП, ремонт которых намечается в планируемом году, на основании листков осмотра и журнала дефектов, составляются ведомости ремонтных работ. В ведомости ремонтных работ также должен быть учтен среднестатический объем внеочередных ремонтов ТП, аварийно выходящих из строя.



По ведомостям ремонтов ТП выполняются расчеты материальных ресурсов и трудозатрат, потребности в транспорте и спецмеханизмах и составляются сметы, спецификации на объекты ремонта, указанные в плане-графике.



Для ТП, ремонт которых намечается в году, следующем за планируемым, составляются ведомости на необходимое оборудование и материалы.



Месячный план-график отключений ТП составляется на основании годового плана-графика ремонтов ТП (для ТП, размещенных в сельской местности, учитывается сезонность сельскохозяйственных работ) и, по возможности, согласовывается с намечаемыми к отключению потребителями.



Работы по испытанию электрооборудования ТП рекомендуется планировать в сроки, совпадающие с проведением ремонта соответствующих ТП. Испытания электрооборудования могут выполняться только лабораториями, аттестованными и зарегистрированными в порядке, установленном Главгосэнергонадзором России (информационное письмо от 22.01.91 № 94-6/3-ЭТ).



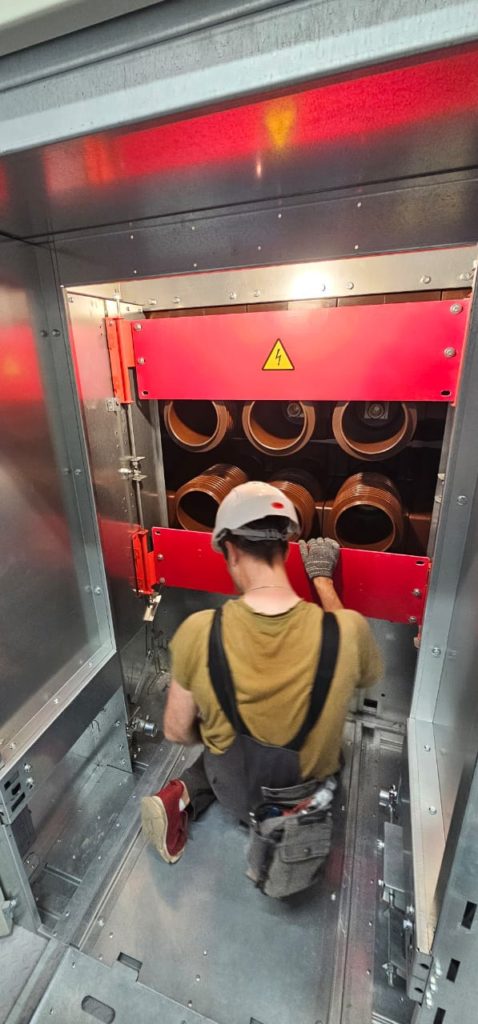

Перечень работ по техническому обслуживанию ТП



Наименование работ Периодичность проведения Примечание
Очередные осмотры
1. Осмотр ТП электромонтерами Один раз в год Заполняется листок осмотра
2. Осмотр инженерно-техническим персоналом выборочного числа ТП Один раз в год Заполняется листок осмотра
3. Осмотр ТП, включенных в годовой план-график ремонтов, инженерно-техническим персоналом В течение года, предшествующего году проведения ремонта ТП По результатам осмотра составляется ведомость ремонтных работ
Внеочередные осмотры
4. Осмотр после стихийных явлений (осматриваются все ТП, находящиеся В зоне стихийных явлений) По окончании внеочередного ремонта или на следующий день Заполняется листок осмотра
5. Осмотр ТП после каждого случая:
срабатывания выключателей ТП на отключение КЗ (включение на КЗ) При устранении причины и последствия или на следующий .день Заполняется листок осмотра
перегорания предохранителей При замене патрона с плавкой вставкой
6. Осмотр жизненно важных объектов (ЖВО) Перед началом отопительного сезона

Проверки

По результатам осмотра составляется ведомость ремонтных работ
7. Проверка строительной части ТП В процессе осмотра (п.3) Заполняется листок осмотра
8. Проверка целостности заземления ТП Тоже Тоже
Измерения
9. Измерения токовой нагрузки на вводах 0,4 кВ силового трансформатора и отходящих линий 2 раза в год (в периоды минимальных и максимальных нагрузок) Заполняются ведомости измерений
10. Измерение напряжения на шинах 0,4 кВ Совмещается с замерами нагрузок Тоже
11. Измерение уровня тока КЗ или сопротивления цепи «фаза-нуль» отходящих линий 0,4 кВ По мере необходимое ти, но не реже 1 раза в 6 лет Тоже
Испытания, измерения
12. Измерение сопротивления изоляции РУ 6-20 кВ и 0,4 кВ В сроки проведения ремонта ТП, но не реже 1 раза в 6 лет Заполняется журнал испытаний оборудования ТП
13. Измерение сопротивления вентильных разрядников Тоже Тоже
14. Измерение тока проводимости вентильных разрядников Тоже Тоже
15. Измерение сопротивления заземления или напряжения прикосновения к оболочкам и заземленным элементам В сроки проведения ремонта ТП, один раз в 6 лет Заполняется журнал испытаний оборудования ТП
16. Измерение сопротивления изоляции обмоток силовых трансформаторов 1 раз в 3 года Тоже
17. Испытание оборудования и изоляции 6-10 кВ повышенным напряжением промышленной частоты 50 гЦ 1 раз в 6 лет 1 раз в 6 лет Тоже То же
18. Испытание трансформаторного масла силовых трансформаторов мощностью более 630 кВа Тоже То же
19. Проверка релейной защиты 1 раз в 3 года Тоже
Отдельные работы
20. Очистка изоляции оборудования ТП, аппаратов, баков и арматуры от пыли и грязи По мере необходимости
21. Зачистка, смазка и затяжка контактных соединений Тоже
22. Устранение разрегулировки механизмов приводов и контактной части выключателей и разъединителей (выключателей нагрузки) Тоже
23. Текущий ремонт трансформатора 1 раз в 3 года
24. Смазка шарнирных соединений и трущихся поверхностей оборудования По мере необходимости
25. Доливка свежего масла в маслонаполненные аппараты и оборудование, замена селикагеля То же
26. Обновление и замена диспетчерских надписей, мнемонических схем, предупредительных плакатов и знаков безопасности в РУ 0,4-10 кВ То же
27. Замена плавких вставок предохранителя При изменении режимов работы сети и параметров защищаемого оборудования, при перегорании плавких вставок
28. Вырубка кустарников в охранной зоне ТП, обрезка сучьев По мере необходимости
29. Восстановление отмостки основания ТП Тоже
30. Ремонт крыши ТП То же



ПЕРЕЧЕНЬ ДЕФЕКТОВ ТП

  1. Строительная часть

1.1. Деревянная стойка: загнивание; растрескивание; обгорание; излом

1.2. Деревянная приставка: загнивание; растрескивание; обгорание; излом

1.3. Деревянные траверсы, поперечины: загнивание; растрескивание

1.4. Бандаж: ослабление; коррозия

1.5. Ослабление стяжки траверсы со стойкой

1.6. Повреждение заземляющего спуска

1.7. Железобетонная приставка: оголение арматуры, растрескивание; излом

1.8. Прогиб деревянной стойки сверх допустимых значений

1.9. Прогиб железобетонной стойки сверх допустимых значений ,

1.10. Железобетонная стойка: растрескивание; наклон сверх допустимых значений; излом

1.11. Повреждение хомута, узла крепления подкоса

1.12. Повреждение оголовника

1.13. Металлическая траверса: коррозия; разрушение; прогиб

1.14. Подтраверсник: загнивание; растрескивание

1.15. Коррозия кронштейна привода разъединителя

1.16. Коррозия кронштейна разрядника

1.17. Поперечина: загнивание; растрескивание

1.18. Коррозия тяги привода разъединителя

1.19. Повреждение кронштейна привода разъединителя

1.20. Повреждение кронштейна разрядника

1.21. Повреждение тяги привода разъединителя

1.22. Рама разъединителя: перекос; коррозия; повреждение

1.23. Площадки обслуживания: повреждение; коррозия

1.24. Фундаментная стойка, лежня: разрушение; оголение арматуры; растрескивание

1.25. Повреждение опорной рамы КТП, КРУН

1.26. Контур заземления: повреждение; сопротивление выше нормы

1.27. Повреждение запорных устройств

1.28. Двери ТП: повреждение; коррозия

1.29. Шкафы, короба КРУН: внешние повреждения: коррозия

1.30. Повреждение фундамента ТП

1.31. Повреждение уплотнений, гидроизоляции фундамента

1.32. Повреждение стеновых панелей

1.33. Повреждение крыши здания ТП

1.34. Повреждение приямков, кабельных каналов ТП

1.35. Повреждение пола ТП

1.36. Коррозия закладных деталей здания ТП

1.37. Отсутствие нумерации, диспетчерских обозначений, предупредительных плакатов

1.38. Коррозия защитного кожуха, короба, сетчатого ограждения

1.39. Повреждение защитного кожуха, короба, сетчатого ограждения

1.40. Повреждение кронштейнов, штырей устройств вывода

1.41. Повреждение маслоприемника

1.42. Повреждение освещения ТП, РП

1.43. Повреждение ограды

1.44. Повреждение отмостки

1.45. Загромождение охранной зоны

1.46. Повреждение средств пожарной безопасности

1.47. Отсутствие или повреждение защитных средств

  1. РУ 6-10КВ

2.1. Отсутствие нумерации, диспетчерских обозначений

2.2. Отсутствие цветного обозначения шин

2.3. Наброс, наличие посторонних предметов у токоведущих частей.

2.4. Штыревые изоляторы: сколы; загрязнения; разрушение

2.5. Проходные изоляторы: сколы; загрязнения; разрушение

2.6. Опорные изоляторы: сколы; загрязнения; разрушение

2.7. Изоляторы муфты кабеля: сколы; загрязнения; разрушение

2.8. Повреждение уплотнения проходного изолятора

2.9. Повреждение корпуса муфты кабеля

2.10. Повреждение контактов разъединителя, выключателя нагрузки

2.11. Повреждение контактов предохранителя

2.12. Повреждение оболочки плавкой вставки предохранителя

2.13. Наличие нестандартной плавкой вставки предохранителя

2.14. Повреждение тяги привода разъединителя, выключателя нагрузки

2.15. Повышенный нагрев болтовых соединений ошиновки

2.16. Повреждение ошиновки

2.17. Повреждение трансформатора тока

2.18. Повреждение трансформатора напряжения

2.19. Повреждение привода выключателя

2.20. Повреждение полюса выключателя

2.21. Повреждение блокировки разъединителя, выключателя нагрузки

2.22. Повреждение блокировки выключателя (масляного, вакуумного)

2.23. Повреждение вентильного разрядника

2.24. Течь масла из маслонаполненного выключателя

2.25. Течь масла из трансформатора напряжения

2.26. Понижение масла в маслонаполненном аппарате

2.27. Повреждение устройства РЗиА

2.28. Повреждение устройства подогрева аппаратов

2.29. Повреждение компенсирующего устройства

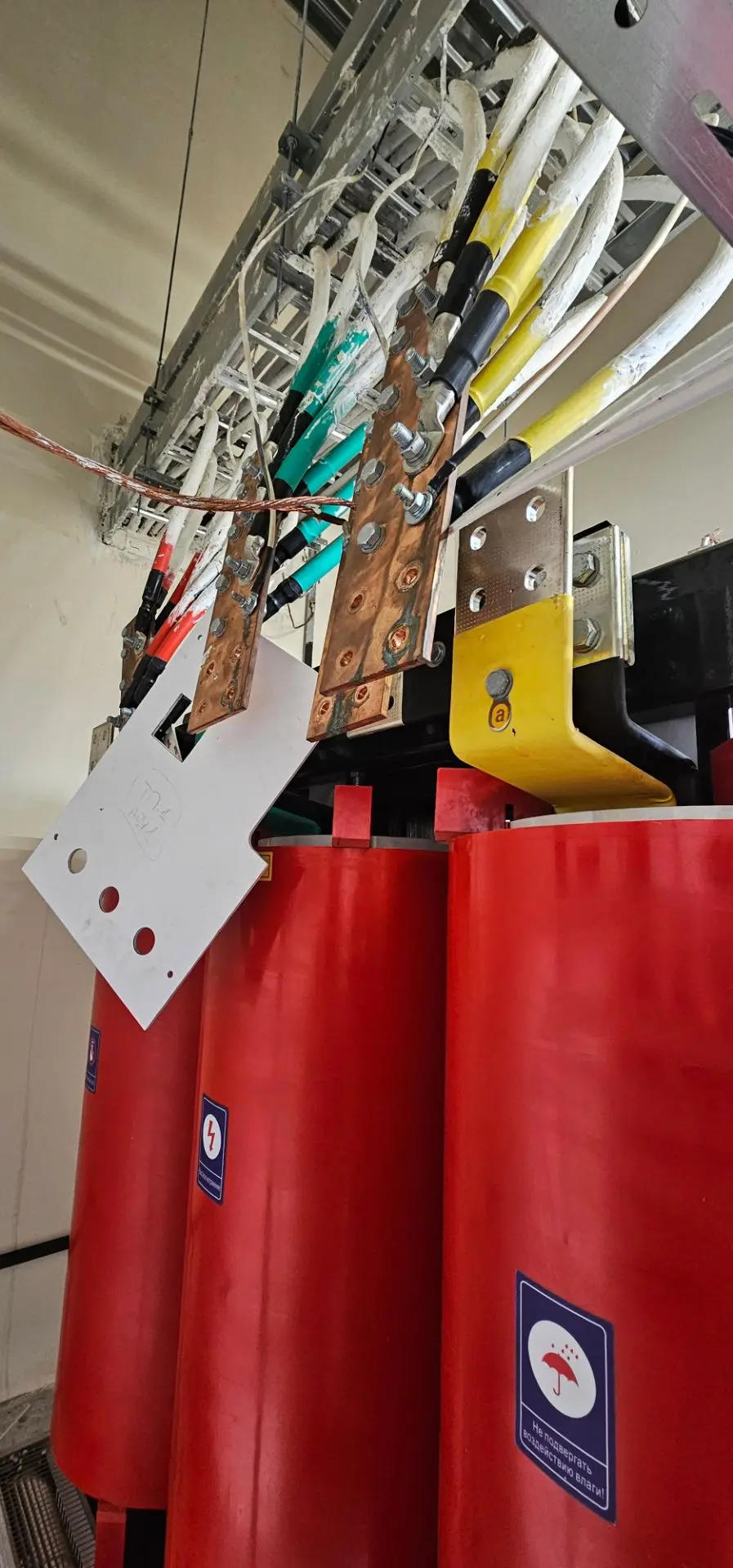

  1. Силовой трансформатор 6-10 кВ

3.1. Повреждение ввода 6-10 кВ

3.2. Течь масла

3.3. Повреждение корпуса трансформатора

3.4. Повышенный шум трансформатора

3.5. Повреждение ввода 0,4-0,23 кВ

3.6. Повреждение устройства регулирования напряжения

3.7. Повреждение термометра

3.8. Повреждение бака расширителя

3.9. Загрязнение корпуса трансформатора

3.10. Загрязнение ввода 0,23-10 кВ

3.11. Повреждение опорной части трансформатора

3.12. Повреждение указателя уровня масла

3.13. Дефект контакта ввода 0,4-10 кВ

3.14. Обрыв в цепи заземления корпуса

3.15. Обрыв (отсоединение) шины нейтрали

3.16. Изменение цвета силикагеля

3.17. Повреждение устройства регулирования нагрузки

3.18. Длительная нагрузка сверх допустимой

3.19. Недостаточный уровень масла

  1. РУ 0,4 кВ

4.1. Отсутствие нумерации, диспетчерских обозначений

4.2. Отсутствие цветного обозначения шин

4.3. Наброс, наличие посторонних предметов у токоведущих частей

4.4. Скол опорного, проходного изолятора (втулки)

4.5. Загрязнение опорного, проходного изолятора

4.6. Разрушение опорного, проходного изолятора

4.7. Разрушение покрытия изолированного провода

4.8. Повреждение контактов рубильника

4.9. Повреждение контактов предохранителя

4.10. Повреждение оболочки плавкой вставки предохранителя

4.11. Наличие нестандартной плавкой вставки предохранителя

4.12. Повреждение рукоятки, тяги рубильника (выключателя)

4.13. Повышенный нагрев болтовых соединений шин

4.14. Повреждение шин

4.15. Повреждение трансформатора тока

4.16. Повреждение выключателя

4.17. Повреждение разрядника

4.18. Загрязнение изоляции разрядника

4.19. Повреждение счетчика электроэнергии

4.20. Повреждение устройства автоматики (АВР, АПВ и т. д.)

4.21. Повреждение конденсатора

4.22. Повреждение батареи конденсатора

4.23. Повреждение устройства включения уличного освещения

4.24. Повреждение устройств подогрева аппаратуры

4.25. Повреждение кабельной муфты кабельного ввода
